Комбинация приборов Chery Tiggo T11

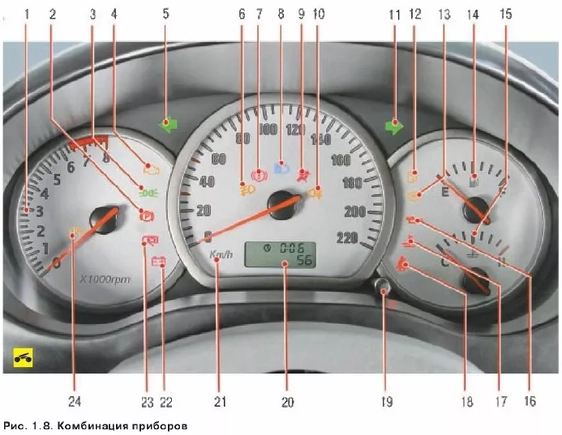

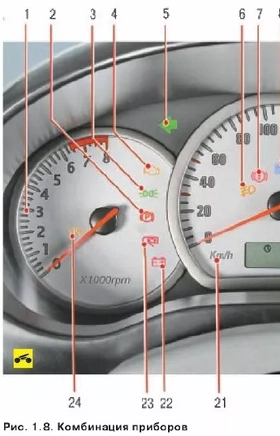

Расположение приборов, контрольных и сигнальных ламп в комбинации приборов показано на рис. 1.8
В комбинации приборов (см. рис. 1.8) установлены следующие приборы и сигнализаторы.
1 - тахометр электронного типа показывает частоту вращения коленчатого вала двигателя. Шкала проградуирована от О до 8, цена деления 0,25. Для того чтобы узнать частоту вращения коленчатого вала двигателя в мин-1, нужно умножить показания тахометра на 1000. Красная зона шкалы тахометра означает опасный для двигателя режим работы.
2 - сигнальная лампа аварийного состояния тормозной системы (со светофильтром красного цвета) загорается при включенном зажигании и гаснет после пуска двигателя, если рычаг стояночного тормоза опущен, а уровень тормозной жидкости в бачке главного тормозного цилиндра находится в пределах нормы. В случае чрезмерного снижения уровня тормозной жидкости в бачке главного тормозного цилиндра или при поднятом рычаге стояночного тормоза лампа горит постоянно.
Предупреждение
Движение автомобиля с горящей лампой запрещается.
3 - контрольная лампа включения габаритного света. Загорается при включении габаритного света.
4 - сигнальная лампа системы управления двигателем (со светофильтром желтого цвета). Загорается при включении зажигания и горит во время пуска двигателя. Сразу после пуска двигателя лампа должна погаснуть. Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При загорании лампы необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность При возникновении постоянных пропусков зажигания лампа начинает непрерывно мигать, предупреждая о возможности повреждения каталитического нейтрализатора отработавших газов.
Предупреждение
Длительная эксплуатация автомобиля с горящей (или мигающей) лампой не рекомендуется, так как может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля, поломкам двигателя и его систем.
5 - контрольная лампа включения указателя поворота (в виде стрелки со светофильтром зеленого цвета) загораеся мигающим светом при включении указателя поворота. Мигание контрольной лампы с учащенной частотой свидетельствует о перегорании лампы в каком-либо указателе поворота.
6 - контрольная лампа включения противотуманных фар (со светофильтром зеленого света) загорается при включении противотуманных фар (если фары установлены).
7 - контрольная лампа включения стояночного тормоза. Загорается при включенном зажигании, если автомобиль заторможен стояночным тормозом.
Предупреждение
Движение автомобиля с горящей лампой запрещается.
8 - контрольная лампа включения дальнего света фар (со светофильтром синего цвета) загорается при включении дальнего света фар.
9 - сигнальная лампа неисправности подушки безопасности (со светофильтром красного цвета). Загорается при включении зажигания, если возникла неисправность в системе подушки безопасности.
Предупреждение
При загорании сигнальной лампы немедленно обратитесь в автосервис. Помимо возможного отказа в аварийной ситуации, она может неожиданно сработать во время движения, что приведет к тяжелым последствиям.
10 - контрольная лампа включения задних противотуманных фонарей (со
светофильтром желтого цвета) загорается при включении задних противотуманных фонарей.
11 - контрольная лампа включения правого указателя поворота (в виде стрелки со светофильтром зеленого цвета) загорается мигающим светом при включении правого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе правого поворота.
12 - сигнальная лампа минимального резерва топлива в баке (со светофильтром желтого цвета) загорается при остатке топлива в баке примерно на 80 км пути.
Предупреждение
По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!
13 - сигнальная лампа неисправности антиблокировочной системы тормозов (со светофильтром желтого цвета). Функционирует, если автомобиль оборудован антиблокировочной системой. Загорается при включенном зажигании на 3 с. При отказе системы лампа горит постоянно.
Предупреждение
При загорании лампы обратитесь в автосервис, так как торможение во всех случаях будет происходить без участия антиблокировочной системы.
1 - тахометр электронного типа показывает частоту вращения коленчатого вала двигателя. Шкала проградуирована от О до 8, цена деления 0,25. Для того чтобы узнать частоту вращения коленчатого вала двигателя в мин-1, нужно умножить показания тахометра на 1000. Красная зона шкалы тахометра означает опасный для двигателя режим работы.
2 - сигнальная лампа аварийного состояния тормозной системы (со светофильтром красного цвета) загорается при включенном зажигании и гаснет после пуска двигателя, если рычаг стояночного тормоза опущен, а уровень тормозной жидкости в бачке главного тормозного цилиндра находится в пределах нормы. В случае чрезмерного снижения уровня тормозной жидкости в бачке главного тормозного цилиндра или при поднятом рычаге стояночного тормоза лампа горит постоянно.
Предупреждение
Движение автомобиля с горящей лампой запрещается.
3 - контрольная лампа включения габаритного света. Загорается при включении габаритного света.
4 - сигнальная лампа системы управления двигателем (со светофильтром желтого цвета). Загорается при включении зажигания и горит во время пуска двигателя. Сразу после пуска двигателя лампа должна погаснуть. Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При загорании лампы необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность При возникновении постоянных пропусков зажигания лампа начинает непрерывно мигать, предупреждая о возможности повреждения каталитического нейтрализатора отработавших газов.
Предупреждение
Длительная эксплуатация автомобиля с горящей (или мигающей) лампой не рекомендуется, так как может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля, поломкам двигателя и его систем.
5 - контрольная лампа включения указателя поворота (в виде стрелки со светофильтром зеленого цвета) загораеся мигающим светом при включении указателя поворота. Мигание контрольной лампы с учащенной частотой свидетельствует о перегорании лампы в каком-либо указателе поворота.
6 - контрольная лампа включения противотуманных фар (со светофильтром зеленого света) загорается при включении противотуманных фар (если фары установлены).
7 - контрольная лампа включения стояночного тормоза. Загорается при включенном зажигании, если автомобиль заторможен стояночным тормозом.
Предупреждение
Движение автомобиля с горящей лампой запрещается.
8 - контрольная лампа включения дальнего света фар (со светофильтром синего цвета) загорается при включении дальнего света фар.
9 - сигнальная лампа неисправности подушки безопасности (со светофильтром красного цвета). Загорается при включении зажигания, если возникла неисправность в системе подушки безопасности.
Предупреждение
При загорании сигнальной лампы немедленно обратитесь в автосервис. Помимо возможного отказа в аварийной ситуации, она может неожиданно сработать во время движения, что приведет к тяжелым последствиям.
10 - контрольная лампа включения задних противотуманных фонарей (со
светофильтром желтого цвета) загорается при включении задних противотуманных фонарей.
11 - контрольная лампа включения правого указателя поворота (в виде стрелки со светофильтром зеленого цвета) загорается мигающим светом при включении правого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе правого поворота.
12 - сигнальная лампа минимального резерва топлива в баке (со светофильтром желтого цвета) загорается при остатке топлива в баке примерно на 80 км пути.
Предупреждение
По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!
13 - сигнальная лампа неисправности антиблокировочной системы тормозов (со светофильтром желтого цвета). Функционирует, если автомобиль оборудован антиблокировочной системой. Загорается при включенном зажигании на 3 с. При отказе системы лампа горит постоянно.
Предупреждение
При загорании лампы обратитесь в автосервис, так как торможение во всех случаях будет происходить без участия антиблокировочной системы.
14 - указатель уровня топлива электромагнитного принципа действия. Красная зона означает резервный остаток топлива
Предупреждение
По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!
По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!
15 - указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Красная зона предупреждает о перегреве двигателя. Если стрелка перешла в красную зону, следует остановиться, дать двигателю остыть и устранить причину перегрева.
16 - сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы. Сразу после пуска двигателя лампа должна погаснуть.
Предупреждение
Движение автомобиля с горящей лампой запрещается, так как приведет к поломке двигателя.
17 - сигнальная лампа перегрева двигателя. Если лампа загорелась, необходимо остановиться, дать двигателю остыть и устранить причину неисправности.
18 - сигнальная лампа непристегнутого ремня безопасности водителя (со светофильтром красного цвета). Загорается при включении зажигания и гаснет после пристегивания ремня безопасности водителя. Кроме того, при включении зажигания одновременно с лампой на 4-8 секунд включается и предупреждающий зуммер.
19 - кнопка переключения режимов электронного счетчика общего (одометр) и суточного пробегов.
20 - электронный счетчик суммарного пробега автомобиля (одометр) показывает пройденный путь в километрах. После пробега 1 млн км начинается новый цикл отсчета.
16 - сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы. Сразу после пуска двигателя лампа должна погаснуть.
Предупреждение
Движение автомобиля с горящей лампой запрещается, так как приведет к поломке двигателя.
17 - сигнальная лампа перегрева двигателя. Если лампа загорелась, необходимо остановиться, дать двигателю остыть и устранить причину неисправности.
18 - сигнальная лампа непристегнутого ремня безопасности водителя (со светофильтром красного цвета). Загорается при включении зажигания и гаснет после пристегивания ремня безопасности водителя. Кроме того, при включении зажигания одновременно с лампой на 4-8 секунд включается и предупреждающий зуммер.
19 - кнопка переключения режимов электронного счетчика общего (одометр) и суточного пробегов.
20 - электронный счетчик суммарного пробега автомобиля (одометр) показывает пройденный путь в километрах. После пробега 1 млн км начинается новый цикл отсчета.
21 - спидометр. Показывает скорость движения автомобиля в данный момент Шкала проградуирована от 0 до 220 км/ч, цена деления 5 км/ч.
22 - сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Сразу после пуска двигателя лампа должна погаснуть. Еорение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода генератора.
Предупреждение
Движение автомобиля с горящей лампой запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, которое может привести к пожару.
23 - сигнальная лампа незакрытой боковой двери (со светофильтром красного цвета) загорается, если не закрыта (или неплотно закрыта) одна из боковых дверей в момент, когда ключ находится в замке зажигания.
24 - контрольная лампа противобуксовочной системы.
22 - сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Сразу после пуска двигателя лампа должна погаснуть. Еорение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода генератора.
Предупреждение
Движение автомобиля с горящей лампой запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, которое может привести к пожару.
23 - сигнальная лампа незакрытой боковой двери (со светофильтром красного цвета) загорается, если не закрыта (или неплотно закрыта) одна из боковых дверей в момент, когда ключ находится в замке зажигания.
24 - контрольная лампа противобуксовочной системы.
