Замена и регулировка натяжения ремня привода газораспределительного механизма
Замену ремня привода газораспределительного механизма следует проводить через каждые 40 тыс. км пробега или через 4 года. Заменяйте ремень привода газораспределительного механизма, если при осмотре вы обнаружите:
- следы масла на любой поверхности ремня;
- следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
- трещины, складки, углубления или выпуклости на наружной поверхности ремня;
- разлохмачивание или расслоение на торцовых поверхностях ремня
Предупреждение
Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно нарушение герметичности сальника коленчатого и распределильного валов) надо устранить немедленно.
Примечание
Работу проводите на смотровой канаве, эстакаде или на подъемнике.
Вам потребуются: ключи «на 10», «на 13», «на 22», торцовые ключи «на 10», «на 16» и шестигранный ключ «на 5».
1. Снимите ремень привода вспомогательных агрегатов (см. «Проверка и замена ремня привода вспомогательных агрегатов»).
2. Снимите правую опору силового агрегата (см. «Замена правой опоры подвески силового агрегата»)
- следы масла на любой поверхности ремня;
- следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
- трещины, складки, углубления или выпуклости на наружной поверхности ремня;
- разлохмачивание или расслоение на торцовых поверхностях ремня
Предупреждение
Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно нарушение герметичности сальника коленчатого и распределильного валов) надо устранить немедленно.
Примечание
Работу проводите на смотровой канаве, эстакаде или на подъемнике.
Вам потребуются: ключи «на 10», «на 13», «на 22», торцовые ключи «на 10», «на 16» и шестигранный ключ «на 5».
1. Снимите ремень привода вспомогательных агрегатов (см. «Проверка и замена ремня привода вспомогательных агрегатов»).
2. Снимите правую опору силового агрегата (см. «Замена правой опоры подвески силового агрегата»)

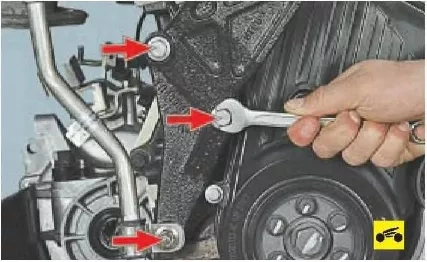

3. Выверните три болта крепления...

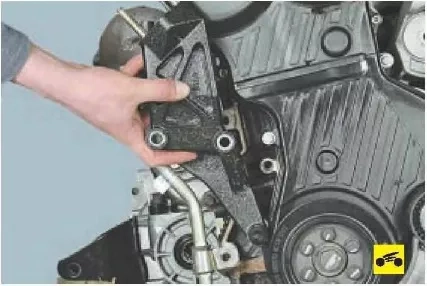

4. ...и снимите кронштейн правой опоры подвески силового агрегата.

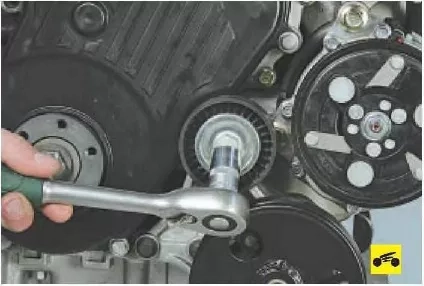

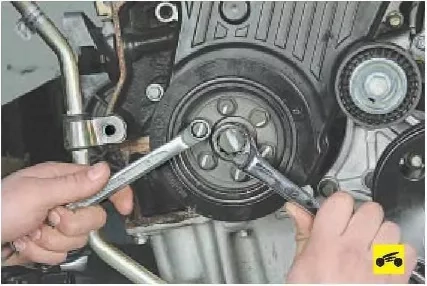

5. Удерживая шкив от проворачивания, вторым ключом выверните шесть болтов крепления шкива привода вспомогательных агрегатов к ступице коленчатого вала, снимите шкив.

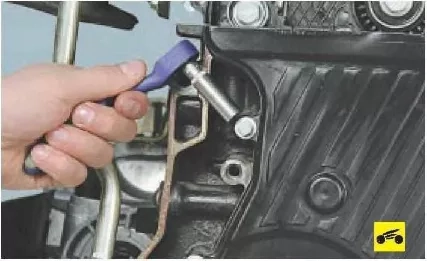

б. Выверните болт крепления...

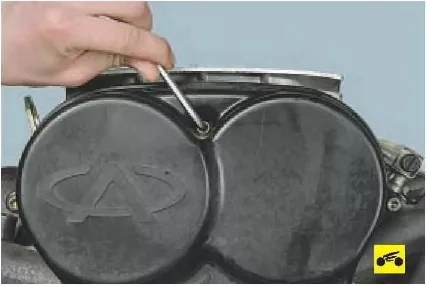

8. Выверните болты крепления верхней крышки...
Примечание

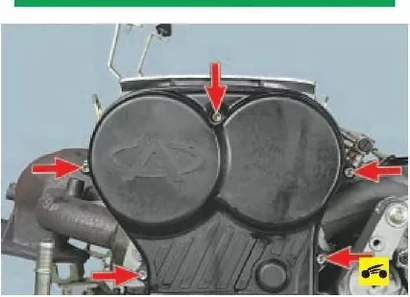

Так расположены болты крепления верхней крышки.
Примечание
Так расположены болты крепления верхней крышки.

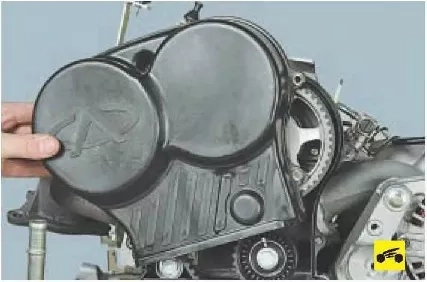

9. ...и снимите верхнюю крышку газораспределительного механизма.
10. Выверните болты крепления нижней крышки...
Примечание

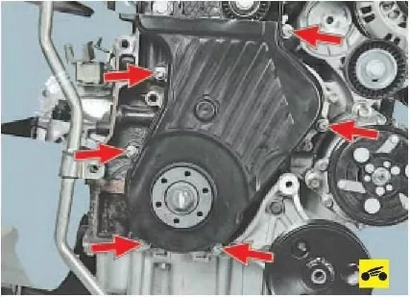

Так расположены болты крепления нижней крышки.
Примечание
Так расположены болты крепления нижней крышки.

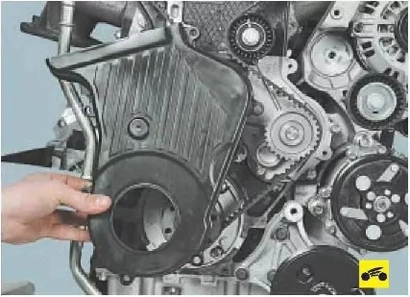

11. ...и снимите нижнюю крышку газораспределительного механизма.
12. Установите коленчатый вал двигателя в сервисное положение (см. «Установка коленчатого вала двигателя в сервисное положение»).
13. Ослабьте затяжку болтов крепления шкивов распределительных валов.
12. Установите коленчатый вал двигателя в сервисное положение (см. «Установка коленчатого вала двигателя в сервисное положение»).
13. Ослабьте затяжку болтов крепления шкивов распределительных валов.

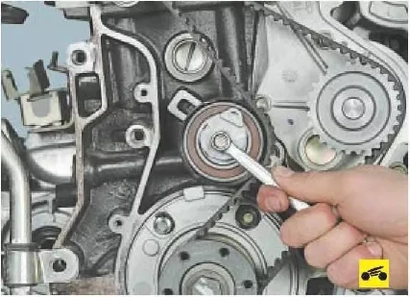

14. Ослабьте затяжку болта натяжного ролика для ослабления натяжения ремня привода газораспределительного механизма...

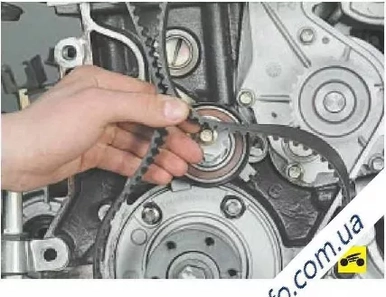

15. ... и снимите ремень
16. Для замены натяжного ролика выверните болт его крепления и снимите ролик
17. Установите новый натяжной ролик обратно, не затягивая до конца болт его крепления.
18. Для замены направляющих роликов газораспределительного механизма выверните болты их крепления и снимите ролики.
19. Установите новые направляющие ролики в обратном снятию порядке.
20. Установите назад новый ремень газораспределительного механизма, предварительно надев ремень на зубчатый шкив коленчатого вала, а затем на шестерню водяного насоса и шкивы распределительных валов.
15. ... и снимите ремень
16. Для замены натяжного ролика выверните болт его крепления и снимите ролик
17. Установите новый натяжной ролик обратно, не затягивая до конца болт его крепления.
18. Для замены направляющих роликов газораспределительного механизма выверните болты их крепления и снимите ролики.
19. Установите новые направляющие ролики в обратном снятию порядке.
20. Установите назад новый ремень газораспределительного механизма, предварительно надев ремень на зубчатый шкив коленчатого вала, а затем на шестерню водяного насоса и шкивы распределительных валов.
Примечание

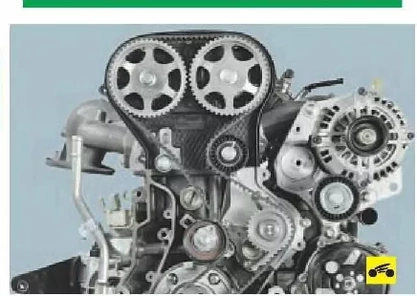

Расположение ремня привода газораспределительного механизма.
Расположение ремня привода газораспределительного механизма.
21. Установив шестигранный ключ и проворачивая эксцентрик натяжного ролика, натяните ремень газораспределительного механизма и окончательно затяните болт крепления натяжного ролика.
Примечание

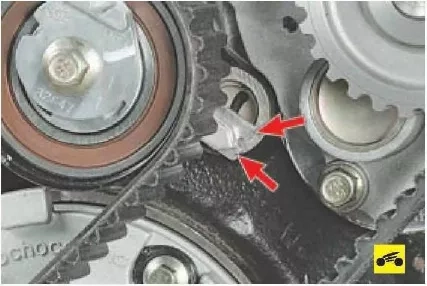

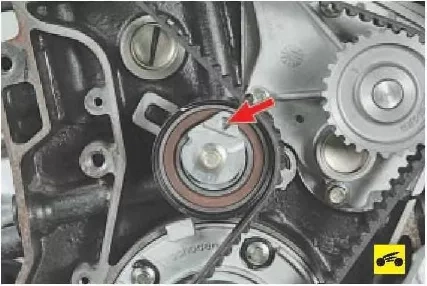

Отрегулируйте натяжение ремня привода газораспределительного механизма, контролируя степень натяжения ремня по указателям натяжного ролика. При этом подвижный указатель натяжного ролика будет перемещаться против часовой стрелки в сторону неподвижного указателя на кронштейне ролика. Ремень считается натянутым правильно, если указатели совпадают. В этом положении затяните болты крепления водяного насоса.
Отрегулируйте натяжение ремня привода газораспределительного механизма, контролируя степень натяжения ремня по указателям натяжного ролика. При этом подвижный указатель натяжного ролика будет перемещаться против часовой стрелки в сторону неподвижного указателя на кронштейне ролика. Ремень считается натянутым правильно, если указатели совпадают. В этом положении затяните болты крепления водяного насоса.
