Проверка технического состояния деталей передней подвески на автомобиле
Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).
При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.
Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, шланги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.
Проверьте состояние резинометаллических шарниров, резиновых подушек, шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.
Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.
Расположение элементов передней подвески на автомобиле показано на рис. 4.3.
На резиновых деталях подвески не допускаются:
- признаки старения резины;
- механические повреждения.
На резинометаллических шарнирах не допускаются:
- признаки старения, трещины, одностороннее выпучивание резинового массива;
- отрыв резинового массива от арматуры.
Неисправные детали замените.
При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.
Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, шланги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.
Проверьте состояние резинометаллических шарниров, резиновых подушек, шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.
Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.
Расположение элементов передней подвески на автомобиле показано на рис. 4.3.
На резиновых деталях подвески не допускаются:
- признаки старения резины;
- механические повреждения.
На резинометаллических шарнирах не допускаются:
- признаки старения, трещины, одностороннее выпучивание резинового массива;
- отрыв резинового массива от арматуры.
Неисправные детали замените.
Рис. 4.3. Расположение элементов передней подвески на автомобиле: 1 - поворотный кулак; 2 - амортизаторная стойка; 3 - стойка стабилизатора поперечной устойчивости пружина передней подвески; 4 - поперечина передней подвески; 5 - задний шарнир (сайлентблок) рычага передней подвески; 6- рычаг передней подвески; 7 - штанга стабилизатора поперечной устойчивости; 8 - шаровая опора стойки
Предупреждение
Особое внимание обратите на механические повреждения (деформации, трещины и пр.) элементов подвески, особенно рычагов.
Предупреждение
Особое внимание обратите на механические повреждения (деформации, трещины и пр.) элементов подвески, особенно рычагов.

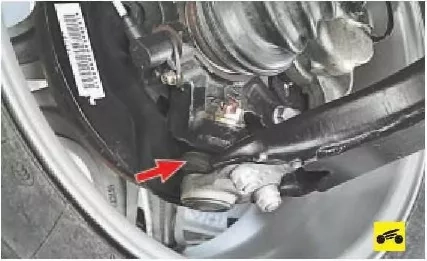

1, Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе.

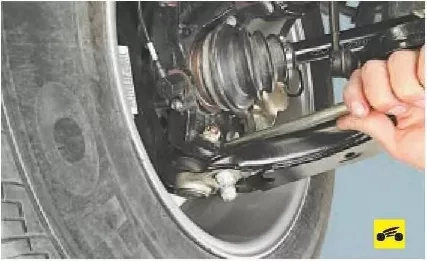

2. Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак. Если есть люфт шарового пальца, замените опоры.

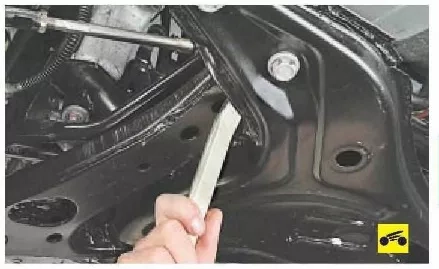

3. Проверьте с помощью монтажной лопатки состояние передних...

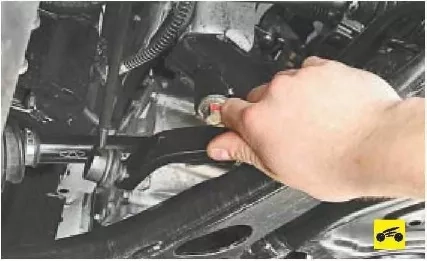

4. ...и задних шарниров рычагов передней подвески. Упираясь монтажной лопаткой в поперечину, попытайтесь покачать рычаг подвески. Если есть люфт в шарнирах, их необходимо заменить.
5. Проверьте состояние нижнего и верхнего шарниров стоек стабилизатора поперечной устойчивости.
6. Качая рукой штангу стабилизатора поперечной устойчивости, проверьте состояние подушек ее крепления к подрамнику. При наличии стуков замените подушки.
7. Проверьте состояние защитного кожуха амортизаторной стойки.
7. Проверьте состояние защитного кожуха амортизаторной стойки.
