Проверка и регулировка света фар
Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).
Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте, а при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.6. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы са- моустановились пружины подвесок.
3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние Н на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем
5 Включите ближний свет.
6 Направление светового пятна рекомендуется регулировать для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.
Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте, а при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.6. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы са- моустановились пружины подвесок.
3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние Н на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем
5 Включите ближний свет.
6 Направление светового пятна рекомендуется регулировать для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

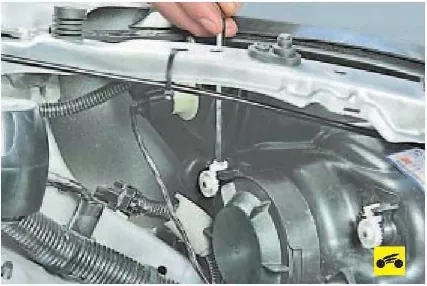

7. Откройте капот и, вращая отверткой регулировочные винты, отрегулируйте положение на экране светового пятна для каждой фары по горизонтали...

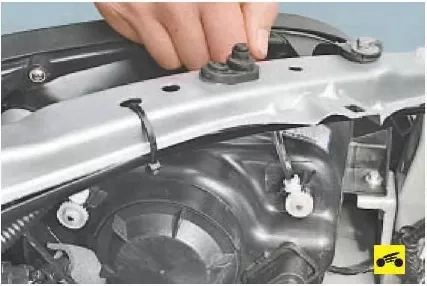

8. ...и по вертикали, если расположение световых пятен не соответствует рисунку.
Примечание
Для наглядности показана регулировка при снятой фаре.
9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.6), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен. Если на автомобиле установлены противотуманные фары, то направление их пучка света необходимо отрегулировать только по высоте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже ее.
Примечание
Для наглядности показана регулировка при снятой фаре.
9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.6), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен. Если на автомобиле установлены противотуманные фары, то направление их пучка света необходимо отрегулировать только по высоте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже ее.
