Особенности конструкции
На автомобили Chery Tiggo, предназначенные для российского рынка, устанавливают поперечно расположенные бензиновые двигатели: Асteco SQR481FC (DОНС, 118 л.с.) рабочим объемом 1,8 л (рис. 5.1), MITSUBISHI 4G63S4M объемом 2,0 л (S0НС, 125 л.с.) и MITSUBISHI 4G64S4M объемом 2,4 л (S0НС, 130 л.с.).
Все двигатели четырехтактные, четырехцилиндровые, инжекторные, с жидкостным охлаждением. В данном разделе подробно описаны конструкция и способы ремонта двигателя SQR481FC как наиболее массово устанавливаемого на автомобили. Особенности конструкции, обслуживания и ремонта двигателей 4G63S4M и 4G64S4M приведены в отдельном подразделе (см. «Особенности конструкции двигателей 4G63S4M и 4G64S4M»).
Двигатель SQR481FC с верхним расположением двух пятиопорных распределительных валов имеет по четыре клапана на каждый цилиндр. Распределительные валы приводятся во вращение армированным зубчатым ремнем 7 (рис. 5.2). Натяжение ремня обеспечивается натяжным роликом 2.
Все двигатели четырехтактные, четырехцилиндровые, инжекторные, с жидкостным охлаждением. В данном разделе подробно описаны конструкция и способы ремонта двигателя SQR481FC как наиболее массово устанавливаемого на автомобили. Особенности конструкции, обслуживания и ремонта двигателей 4G63S4M и 4G64S4M приведены в отдельном подразделе (см. «Особенности конструкции двигателей 4G63S4M и 4G64S4M»).
Двигатель SQR481FC с верхним расположением двух пятиопорных распределительных валов имеет по четыре клапана на каждый цилиндр. Распределительные валы приводятся во вращение армированным зубчатым ремнем 7 (рис. 5.2). Натяжение ремня обеспечивается натяжным роликом 2.
Рис. 5.1. Двигатель 50В481РС: 1 - насос гидроусилителя рулевого управления; 2 - шкив привода вспомогательных агрегатов; 3 - нижняя крышка привода газораспределительного механизма; 4 - верхняя крышка привода газораспределительного механизма; 5 - крышка головки блока цилиндров; 6 - генератор; 7 - топливная рампа; 8 - компрессор кондиционера; 9 - дроссельный узел; 10 - впускной коллектор; 11 - указатель (щуп) уровня масла; 12-теплообменник системы смазки; 13 - масляный фильтр; 14-выпускной коллектор; 15-блок цилиндров; 16-усилитель блока цилиндров; 17-масляный картер; 18 - головка блока цилиндров; 19 - маховик; 20 - корпус термостата; 21 - катушка зажигания
Зазоры в приводе клапанов устраняются гидрокомпенсаторами, соединенными каналами с системой смазки.
Головка 18 (см. рис. 5.1) блока цилиндров изготовлена из алюминиевого сплава по поперечной схеме продувки цилиндров (впускные и выпускные каналы расположены на противоположных сторонах головки). В головки запрессованы седла и направляющие втулки клапанов. Впускные и выпускные клапаны снабжены по одной пружине, зафиксированной через тарелку двумя сухарями.
Клапаны приводятся в движение распределительными валами через рычаги, опирающиеся одним плечом на ввернутые в головку блока гидрокомпенсаторы, а другим - на верхние торцы стержней клапанов.
Блок цилиндров 15 представляет собой единую отливку, образующую цилиндры, рубашку охлаждения, верхнюю часть картера и пять опор коленчатого вала, выполненных в виде перегородок картера. Блок изготовлен из специального высокопрочного чугуна с цилиндрами, расточенными непосредственно в теле блока. Для повышения жесткости блока цилиндров в его нижней части установлен усилитель 16, выполненный за одно целое с крышками коренных подшипников На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали. Снизу блок цилиндров закрыт отлитым из алюминиевого сплава масляным картером 17. Плоскость разъема блока цилиндров и масляного картера уплотнена герметиком, какая-либо съемная прокладка отсутствует.
Коленчатый вал вращается в коренных подшипниках, имеющих тонкостенные стальные вкладыши с антифрикционным слоем. Осевое перемещение коленчатого вала ограничено двумя полукольцами, установленными в проточки постели четвертого коренного подшипника.
Маховик 19, отлитый из чугуна, установлен на заднем конце коленчатого вала и закреплен шестью болтами. На маховик напрессован зубчатый обод для пуска двигателя стартером.
Поршни изготовлены из алюминиевого сплава. На цилиндрической поверхности головки поршня выполнены кольцевые канавки для маслосъемного и двух компрессионных колец.
Поршневые пальцы установлены в бобышках поршней с зазором и запрессованы с натягом в верхние головки шатунов.
Шатуны стальные, кованые, со стержнем двутаврового сечения соединены своими нижними головками с шатунными шейками коленчатого вала через тонкостенные вкладыши, конструкция которых аналогична коренным.
Система смазки комбинированная (подробнее см. «Система смазки»).
Система вентиляции картера закрытого типа не сообщается непосредственно с атмосферой, поэтому одновременно с отсосом газов в картере образуется разрежение при всех режимах работы двигателя, что повышает надежность различных уплотнений двигателя и уменьшает выброс токсичных веществ в атмосферу.
При работе двигателя картерные газы через шланг, подсоединенный к штуцеру на крышке головки блока, и клапан системы вентиляции картера двигателя всасываются впускным коллектором. Клапан открывается в зависимости от разрежения во впускном коллекторе и таким образом регулирует поток картерных газов.
Система охлаждения герметичная, с расширительным бачком, состоит из рубашки охлаждения, выполненной в литье и окружающей цилиндры в блоке, камеры сгорания и газовые каналы в головке блока цилиндров. Принудительную циркуляцию охлаждающей жидкости обеспечивает центробежный водяной насос с приводом от зубчатого ремня распределительного механизма. Для удержания нормальной рабочей температуры охлаждающей жидкости в системе охлаждения установлен термостат, переключающий большой круг системы при непрогретом двигателе и низкой температуре охлаждающей жидкости.
Зазоры в приводе клапанов устраняются гидрокомпенсаторами, соединенными каналами с системой смазки.
Головка 18 (см. рис. 5.1) блока цилиндров изготовлена из алюминиевого сплава по поперечной схеме продувки цилиндров (впускные и выпускные каналы расположены на противоположных сторонах головки). В головки запрессованы седла и направляющие втулки клапанов. Впускные и выпускные клапаны снабжены по одной пружине, зафиксированной через тарелку двумя сухарями.
Клапаны приводятся в движение распределительными валами через рычаги, опирающиеся одним плечом на ввернутые в головку блока гидрокомпенсаторы, а другим - на верхние торцы стержней клапанов.
Блок цилиндров 15 представляет собой единую отливку, образующую цилиндры, рубашку охлаждения, верхнюю часть картера и пять опор коленчатого вала, выполненных в виде перегородок картера. Блок изготовлен из специального высокопрочного чугуна с цилиндрами, расточенными непосредственно в теле блока. Для повышения жесткости блока цилиндров в его нижней части установлен усилитель 16, выполненный за одно целое с крышками коренных подшипников На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали. Снизу блок цилиндров закрыт отлитым из алюминиевого сплава масляным картером 17. Плоскость разъема блока цилиндров и масляного картера уплотнена герметиком, какая-либо съемная прокладка отсутствует.
Коленчатый вал вращается в коренных подшипниках, имеющих тонкостенные стальные вкладыши с антифрикционным слоем. Осевое перемещение коленчатого вала ограничено двумя полукольцами, установленными в проточки постели четвертого коренного подшипника.
Маховик 19, отлитый из чугуна, установлен на заднем конце коленчатого вала и закреплен шестью болтами. На маховик напрессован зубчатый обод для пуска двигателя стартером.
Поршни изготовлены из алюминиевого сплава. На цилиндрической поверхности головки поршня выполнены кольцевые канавки для маслосъемного и двух компрессионных колец.
Поршневые пальцы установлены в бобышках поршней с зазором и запрессованы с натягом в верхние головки шатунов.
Шатуны стальные, кованые, со стержнем двутаврового сечения соединены своими нижними головками с шатунными шейками коленчатого вала через тонкостенные вкладыши, конструкция которых аналогична коренным.
Система смазки комбинированная (подробнее см. «Система смазки»).
Система вентиляции картера закрытого типа не сообщается непосредственно с атмосферой, поэтому одновременно с отсосом газов в картере образуется разрежение при всех режимах работы двигателя, что повышает надежность различных уплотнений двигателя и уменьшает выброс токсичных веществ в атмосферу.
При работе двигателя картерные газы через шланг, подсоединенный к штуцеру на крышке головки блока, и клапан системы вентиляции картера двигателя всасываются впускным коллектором. Клапан открывается в зависимости от разрежения во впускном коллекторе и таким образом регулирует поток картерных газов.
Система охлаждения герметичная, с расширительным бачком, состоит из рубашки охлаждения, выполненной в литье и окружающей цилиндры в блоке, камеры сгорания и газовые каналы в головке блока цилиндров. Принудительную циркуляцию охлаждающей жидкости обеспечивает центробежный водяной насос с приводом от зубчатого ремня распределительного механизма. Для удержания нормальной рабочей температуры охлаждающей жидкости в системе охлаждения установлен термостат, переключающий большой круг системы при непрогретом двигателе и низкой температуре охлаждающей жидкости.

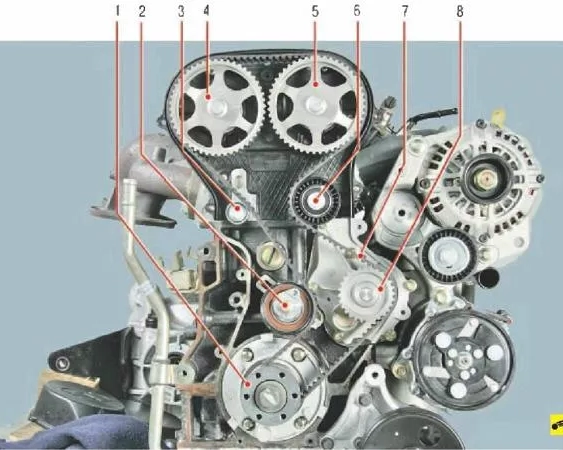

Рис. 5.2. Привод газораспределительного механизма двигателя SQR481FC: 1 - зубчатый шкив коленчатого вала; 2 - натяжной ролик привода газораспределительного механизма; 3, 6 - промежуточные ролики привода газораспределительного механизма; 4 - зубчатый шкив выпускного распределительного вала; 5 - зубчатый шкив впускного распределительного вала; 7 - ремень привода газораспределительного механизма; 8 - шкив привода вспомогательных агрегатов.
Система питания состоит из электрического топливного насоса, установленного в топливном баке, регулятора давления топлива, топливного фильтра, дроссельного узла, форсунок и топливопроводов, а также включает в себя воздушный фильтр.
Система зажигания микропроцессорная, состоит из катушки зажигания, высоковольтных проводов и свечей зажигания. Катушкой зажигания управляет электронный блок системы управления двигателем. Система зажигания при эксплуатации не требует обслуживания и регулировки.
Силовой агрегат (двигатель с коробкой передач, сцеплением и главной передачей) установлен на четырех опорах с эластичными резиновыми элементами - двух верхних боковых (правой и левой), воспринимающих основную массу силового агрегата, и двух нижних (задней и передней), компенсирующих крутящий момент от трансмиссии и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении.
Полезные советы
При известном навыке и внимательности многие неисправности двигателя и его систем можно довольно точно определить по цвету дыма, выходящего из выхлопной трубы. Синий дым свидетельствует о попадании масла в камеры сгорания, причем постоянное дымление - признак сильного износа деталей цилиндропоршневой группы. Появление дыма при перегазовках, после длительного прокручивания стартером, после долгой работы на холостом ходу или сразу после торможения двигателем указывает, как правило, на износ маслосъемных колпачков клапанов. Черный дым - слишком богатая смесь из-за неисправности системы управления двигателем или форсунок. Сизый или густой белый дым с примесью влаги (особенно после перегрева двигателя) означает, что охлаждающая жидкость попала в камеру сгорания через поврежденную прокладку головки блока цилиндров. При сильном повреждении этой прокладки жидкость иногда попадает и в масляный картер, уровень масла резко повышается, а само масло превращается в мутную белесую эмульсию. Белый дым (пар) при непрогретом двигателе во влажную или в холодную погоду - нормальное явление.
Довольно часто можно увидеть стоящий посреди городской пробки автомобиль с открытым капотом, испускающий клубы пара. Перегрев. Лучше конечно, этого не допускать, почаще поглядывая на указатель температуры. Но никто не застрахован от того, что может неожиданно отказать термостат, электровентиляторы или просто потекла охлаждающая жидкость. Если вы упустили момент перегрева, не паникуйте и не усугубляйте ситуацию. Не так страшен перегрев, как его возможные последствия. Никогда сразу же не глушите двигатель - он получит тепловой удар и возможно, остыв, вообще откажется заводиться. Остановившись, дайте ему работать на холостых оборотах, тогда в системе сохранится циркуляция жидкости. Включите на максимальную мощность отопитель и откройте капот, Если есть возможность, поливайте радиатор холодной водой. Только добившись снижения температуры, остановите двигатель. Но никогда сразу не открывайте пробку радиатора на перегретом двигателе гейзер из-под открытой пробки вам обеспечен. Не спешите, дайте всему остыть, так вы сохраните здоровье машины и ваше собственное здоровье. Практически во всех инструкциях к автомобилю содержится рекомендация при пуске двигателя обязательно выжать сцепление. Эта рекомендация оправдана только в случае пуска в сильный мороз, чтобы не тратить энергию аккумуляторной батареи на проворачивание валов и шестерен коробки передач в загустевшем масле. В остальных случаях - это просто рекомендация для того, чтобы автомобиль не тронулся, если по забывчивости включена передача. Этот прием вреден для двигателя, так как при выжатом сцеплении через него на упорный подшипник коленчатого вала передается значительное усилие, а при пуске (особенно холодном) смазка к нему долго не поступает. Подшипник быстро изнашивается, коленчатый вал получает осевой люфт, и тро- гание с места начинает сопровождаться сильной вибрацией. Для того чтобы не портить двигатель, возьмите в привычку проверять перед пуском положение рычага переключения передач и пускать двигатель при затянутом ручном тормозе, не выжимая сцепление без крайней необходимости.
Система питания состоит из электрического топливного насоса, установленного в топливном баке, регулятора давления топлива, топливного фильтра, дроссельного узла, форсунок и топливопроводов, а также включает в себя воздушный фильтр.
Система зажигания микропроцессорная, состоит из катушки зажигания, высоковольтных проводов и свечей зажигания. Катушкой зажигания управляет электронный блок системы управления двигателем. Система зажигания при эксплуатации не требует обслуживания и регулировки.
Силовой агрегат (двигатель с коробкой передач, сцеплением и главной передачей) установлен на четырех опорах с эластичными резиновыми элементами - двух верхних боковых (правой и левой), воспринимающих основную массу силового агрегата, и двух нижних (задней и передней), компенсирующих крутящий момент от трансмиссии и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении.
Полезные советы
При известном навыке и внимательности многие неисправности двигателя и его систем можно довольно точно определить по цвету дыма, выходящего из выхлопной трубы. Синий дым свидетельствует о попадании масла в камеры сгорания, причем постоянное дымление - признак сильного износа деталей цилиндропоршневой группы. Появление дыма при перегазовках, после длительного прокручивания стартером, после долгой работы на холостом ходу или сразу после торможения двигателем указывает, как правило, на износ маслосъемных колпачков клапанов. Черный дым - слишком богатая смесь из-за неисправности системы управления двигателем или форсунок. Сизый или густой белый дым с примесью влаги (особенно после перегрева двигателя) означает, что охлаждающая жидкость попала в камеру сгорания через поврежденную прокладку головки блока цилиндров. При сильном повреждении этой прокладки жидкость иногда попадает и в масляный картер, уровень масла резко повышается, а само масло превращается в мутную белесую эмульсию. Белый дым (пар) при непрогретом двигателе во влажную или в холодную погоду - нормальное явление.
Довольно часто можно увидеть стоящий посреди городской пробки автомобиль с открытым капотом, испускающий клубы пара. Перегрев. Лучше конечно, этого не допускать, почаще поглядывая на указатель температуры. Но никто не застрахован от того, что может неожиданно отказать термостат, электровентиляторы или просто потекла охлаждающая жидкость. Если вы упустили момент перегрева, не паникуйте и не усугубляйте ситуацию. Не так страшен перегрев, как его возможные последствия. Никогда сразу же не глушите двигатель - он получит тепловой удар и возможно, остыв, вообще откажется заводиться. Остановившись, дайте ему работать на холостых оборотах, тогда в системе сохранится циркуляция жидкости. Включите на максимальную мощность отопитель и откройте капот, Если есть возможность, поливайте радиатор холодной водой. Только добившись снижения температуры, остановите двигатель. Но никогда сразу не открывайте пробку радиатора на перегретом двигателе гейзер из-под открытой пробки вам обеспечен. Не спешите, дайте всему остыть, так вы сохраните здоровье машины и ваше собственное здоровье. Практически во всех инструкциях к автомобилю содержится рекомендация при пуске двигателя обязательно выжать сцепление. Эта рекомендация оправдана только в случае пуска в сильный мороз, чтобы не тратить энергию аккумуляторной батареи на проворачивание валов и шестерен коробки передач в загустевшем масле. В остальных случаях - это просто рекомендация для того, чтобы автомобиль не тронулся, если по забывчивости включена передача. Этот прием вреден для двигателя, так как при выжатом сцеплении через него на упорный подшипник коленчатого вала передается значительное усилие, а при пуске (особенно холодном) смазка к нему долго не поступает. Подшипник быстро изнашивается, коленчатый вал получает осевой люфт, и тро- гание с места начинает сопровождаться сильной вибрацией. Для того чтобы не портить двигатель, возьмите в привычку проверять перед пуском положение рычага переключения передач и пускать двигатель при затянутом ручном тормозе, не выжимая сцепление без крайней необходимости.
