Проверка компрессии в цилиндрах
Компрессия (давление в конце такта сжатия) в цилиндрах - важнейший показатель для диагностики состояния двигателя без его разборки. По ее среднему значению и по разнице значений в отдельных цилиндрах можно с достаточной степенью точности определить степень общего износа деталей шатунно-поршневой группы двигателя и выявить неисправности этой группы и деталей клапанного механизма.
Проверяют компрессию специальным прибором - компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей
Проверяют компрессию специальным прибором - компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей

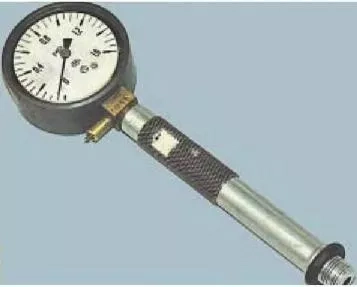

Так выглядит компрессометр, использованный для иллюстрирования данной книги. Существуют варианты компрессометров, у которых вместо резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник. Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.
Предупреждение
Важным условием правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заря- женность аккумуляторной батареи
3. Снимите наконечники проводов со свечей зажигания и выверните все свечи (см. «Замена и обслуживание свечей зажигания»).

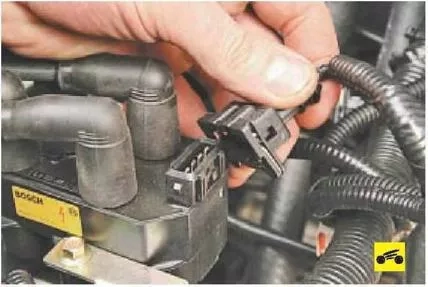

4. Отсоедините колодку жгута низковольтных проводов от катушки зажигания, отключив тем самым систему зажигания.
1. Пустите двигатель и прогрейте его до рабочей температуры.
2. Снизьте давление в системе питания двигателя (см. «Снижение давления в системе питания двигателя»). Предохранитель цепи топливного насоса в монтажный блок моторного отсека не устанавливайте.
Предупреждение
Важным условием правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заря- женность аккумуляторной батареи
3. Снимите наконечники проводов со свечей зажигания и выверните все свечи (см. «Замена и обслуживание свечей зажигания»).
4. Отсоедините колодку жгута низковольтных проводов от катушки зажигания, отключив тем самым систему зажигания.
1. Пустите двигатель и прогрейте его до рабочей температуры.
2. Снизьте давление в системе питания двигателя (см. «Снижение давления в системе питания двигателя»). Предохранитель цепи топливного насоса в монтажный блок моторного отсека не устанавливайте.
3. Снимите наконечники проводов со свечей зажигания и выверните все свечи (см. «Замена и обслуживание свечей зажигания»
4. Отсоедините колодку жгута низковольтных проводов от катушки зажигания, отключив тем самым систему зажигания.

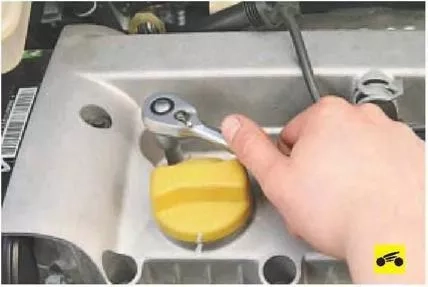

5. Вверните компрессометр в свечное отверстие проверяемого цилиндра.
6 Нажмите на педаль акселератора до упора, чтобы при проворачивании коленчатого вала стартером дроссельная заслонка полностью открылась в режиме продувки цилиндров двигателя.

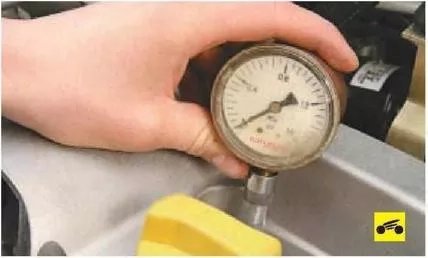

7. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.
Примечание
Для получения правильных показаний компрессометра коленчатый вал должен вращаться со скоростью 180-200 мин-1 или выше, но не более 350 мин-1.
6 Нажмите на педаль акселератора до упора, чтобы при проворачивании коленчатого вала стартером дроссельная заслонка полностью открылась в режиме продувки цилиндров двигателя.
7. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.
Примечание
Для получения правильных показаний компрессометра коленчатый вал должен вращаться со скоростью 180-200 мин-1 или выше, но не более 350 мин-1.

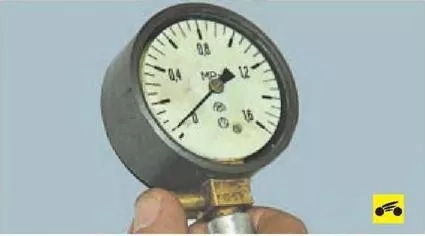

8. Записав показания компрессометра...

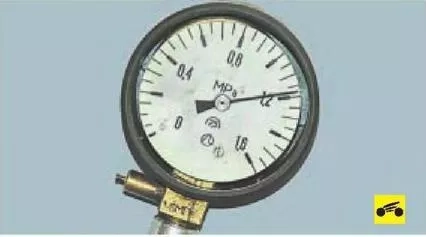

9. ...установите его стрелку на ноль, нажав на клапан выпуска воздуха.
Примечание
У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).
10. Повторите операции 5-9 для остальных цилиндров. Номинальное давление должно быть 1,0 МПа. Давление должно быть не ниже 0,98 МПа и не должно отличаться в разных цилиндрах более чем на 0,02 МПа. Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.
Примечание
У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).
10. Повторите операции 5-9 для остальных цилиндров. Номинальное давление должно быть 1,0 МПа. Давление должно быть не ниже 0,98 МПа и не должно отличаться в разных цилиндрах более чем на 0,02 МПа. Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.

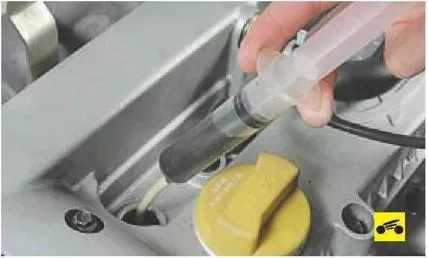

11. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 мл чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец Если значение компрессии осталось неизменным, значит, тарелки клапанов неплотно прилегают к их седдам или повреждена прокладка головки блока цилиндров.
Полезный совет
Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 0,2-0,3 МПа. Чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель - о негерметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.
Полезный совет
Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 0,2-0,3 МПа. Чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель - о негерметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.
