Снятие и установка брызговиков и защиты картера двигателя

Брызговики двигателя, расположенные в моторном отсеке впереди снизу и по бокам, предохраняют подкапотное пространство от загрязнения и не являются силовой защитой картера двигателя. Для защиты картера двигателя, а также всех узлов и агрегатов, расположенных в моторном отсеке, от повреждения камнями, вылетающими из-под колес, на автомобиль устанавливают штампованный стальной щит Однако следует учитывать, что этот щит не в состоянии защитить картер двигателя от сильных ударов о большие дорожные препятствия (большие камни, пни, бордюры и т.п.), так как при этом он может прогнуться до картера и картер будет поврежден.
Снимают брызговики и защиту картера двигателя при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания.
Вам потребуются: ключи «на 7», «на 8», «на 10», «на 13», торцовая головка «на 17», отвертка с крестообразным лезвием.

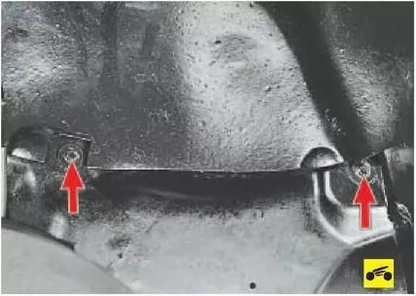

1. Для снятия защиты картера выверните четыре болта крепления защитного щита к поперечине кузова...

2. ...послечего отвернитедве гайки крепления кронштейнов щита к поперечине передней подвески...

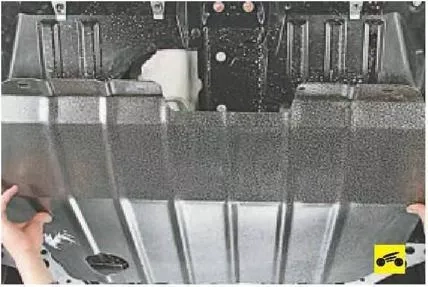

3. и снимите щит.

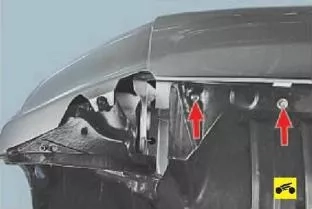

4. Для снятия левого брызговика выверните два болта его крепления к продольной балке...

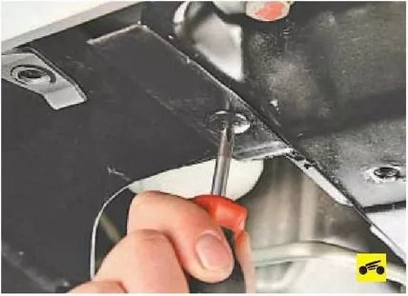

5. болт крепления к поперечине кузова.

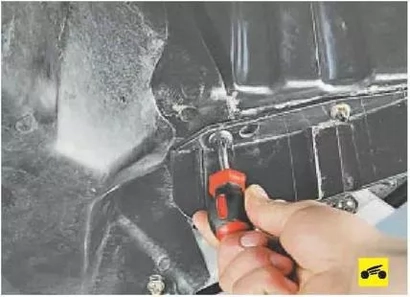

6. ... и болт крепления к ланжерону.

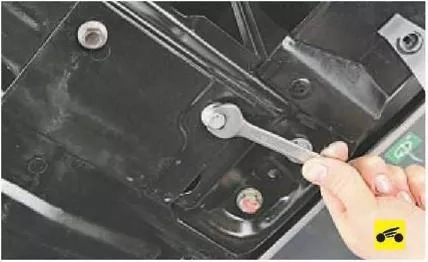

7. Выверните болт крепления переднего брызговика левого колеса...

8. ...и снимите левый брызговикдвигателя.

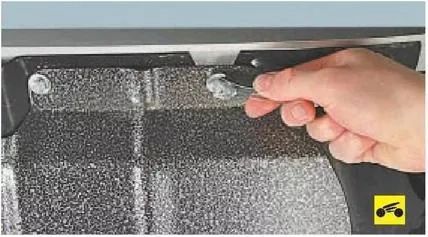

9. Для снятия правого брызговика выверните винт его крепления к продольной балке...

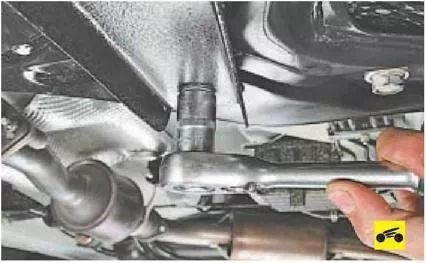

10. ... два болта к поперечине кузова.

11. ...и три болта крепления к лонжерону (задний болт на фото не виден).
