Замена прокладки крышки головки блока цилиндров
Если течь масла из-под крышки головки блока цилиндров или в колодцы свечей зажигания не удалось устранить подтяжкой болтов крепления крышки, замените ее прокладку.
Вам потребуются: торцовая головка «на 8», пассатижи, отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»)
Вам потребуются: торцовая головка «на 8», пассатижи, отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»)
Раздел 5. Двигатель

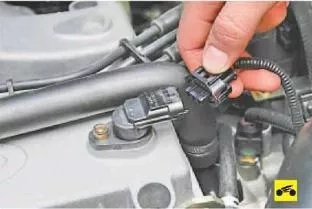

3. Сжав фиксатор, отсоедините колодку жгута проводов от датчика положения распределительных валов.

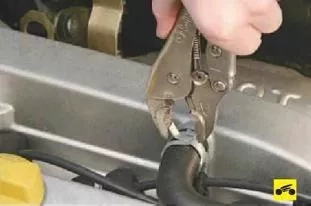

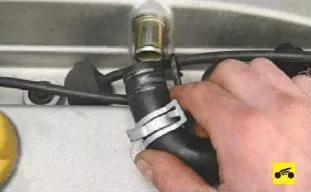

4. Ослабьте хомут крепления отводящего шланга системы вентиляции картерных газов к патрубку крышки головки блока цилиндров, сжав пассатижами его отогнутые ушки...
5. ...сдвиньте хомут по шлангу и снимите шланг с патрубка крышки.

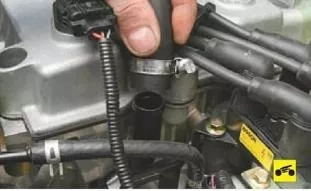

6. Ослабьте затяжку хомута крепления отводящего шланга к соединительному патрубку, сдвиньте хомут по шлангу...
7. ...и снимите шланг.

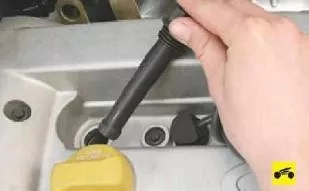

8. Снимите наконечники высоковольтных проводов со всех свечей и отведите жгут проводов в сторону.

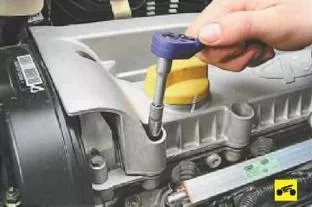

9. Выверните двенадцать болтов крепления крышки к головке блока цилиндров...
Примечание
Примечание

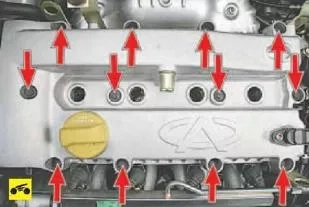

Так расположены болты крепления крышки головки блока цилиндров.

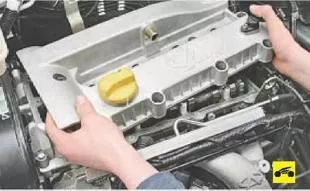

10. ..и снимите крышку.

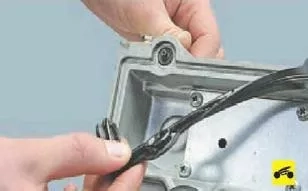

11. Извлеките прокладку из пазов крышки.
12. Очистите пазы крышки и установите в пазы новую прокладку.
13. Установите крышку головки блока цилиндров и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте равномерно крест-накрест моментом 8—10 Н-м.
12. Очистите пазы крышки и установите в пазы новую прокладку.
13. Установите крышку головки блока цилиндров и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте равномерно крест-накрест моментом 8—10 Н-м.
