Замена прокладки головки блока цилиндров

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.
Вам потребуются: все инструменты для снятия воздушного фильтра, впускного коллектора, ремня привода газораспределительного механизма, крышки головки блока цилиндров, а также ключ-шестигранник «на 8», динамометрический ключ, пассатижи.
1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
2. Снизьте давление в системе питания (см. «Снижение давления в системе питания двигателя»).
3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
4. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

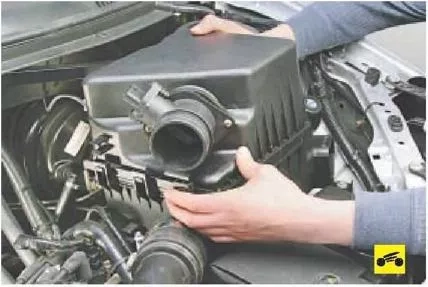

5. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра и глушителя шума впуска») и воздухоподводящий рукав.

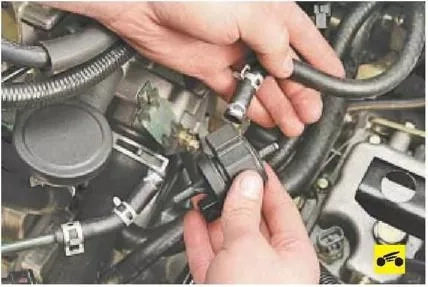

6. Снимите шланг обратного клапана с переходного патрубка системы вентиляции картера

7. Сжимая фиксаторы, отсоедините колодки жгутов проводов от датчика температуры охлаждающей жидкости двигателя..

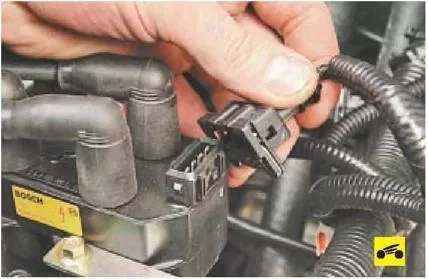

8. ...и от катушки зажигания.

9. Снимите клапан продувки адсорбера (см. «Снятие, проверка и установка клапана продувки адсорбера»).

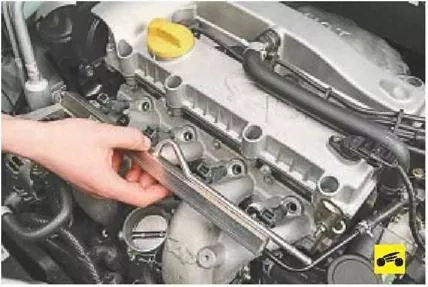

10. Снимите топливную рампу в сборе с форсунками (см. «Снятие и установка топливной рампы»).

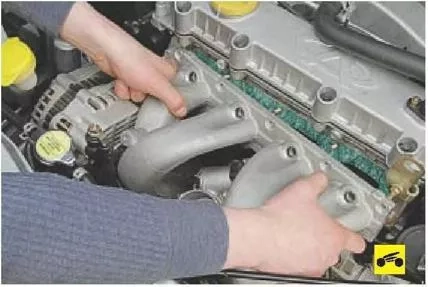

11. Снимите впускной коллектор в сборе с дроссельным узлом (см. «Замена прокладки впускного коллектора»).

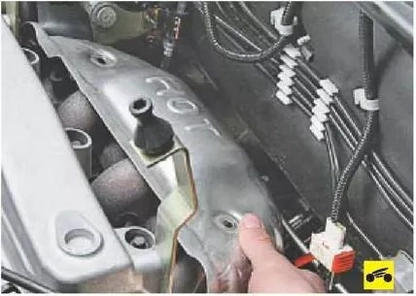

12. Снимите термоэкран выпускного коллектора (см. «Снятие и установка термоэкранов»).

13. Отверните три гайки крепления каталитического нейтрализатора к выпускному коллектору.
14. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
15. Установите коленчатый вал двигателя в сервисное положение (см. «Установка коленчатого вала двигателя в сервисное положение»).
16. Снимите со шкивов распределительных валов ремень привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня привода газораспределительного механизма»).

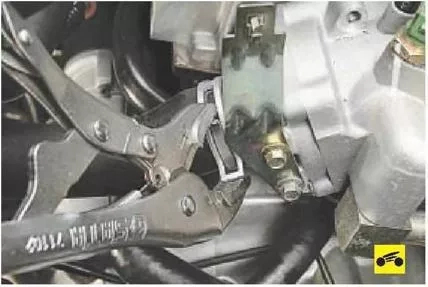

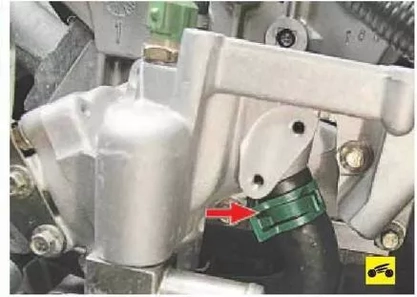

17. Сожмите пассатижами отогнутые ушки хомута подводящего шланга радиатора...

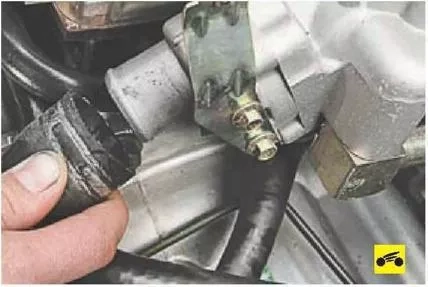

18. . сдвиньте хомут по шлангу и снимите шланг с патрубка термостата.

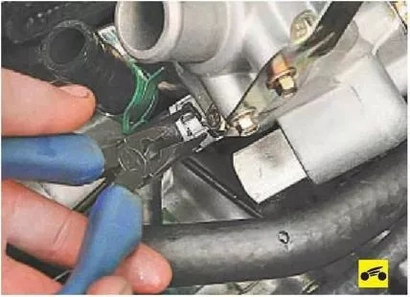

19. Аналогичным способом отсоедините от патрубков корпуса термостата шланги системы отопления салона...

20. ...теплообменника системы смазки двигателя...

21. ...и водораспределительной трубы.

Примечание
Для наглядности выполнение последующих операций показано на снятом двигателе.

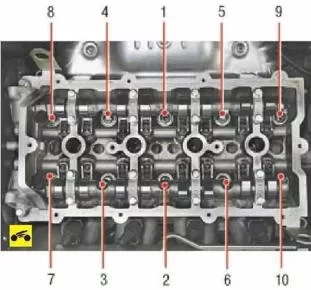

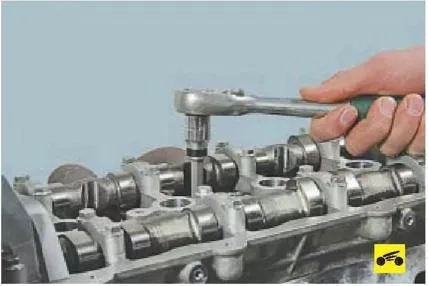

22. Выверните десять болтов крепления головки блока цилиндров и выньте их.

Предупреждение
Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.

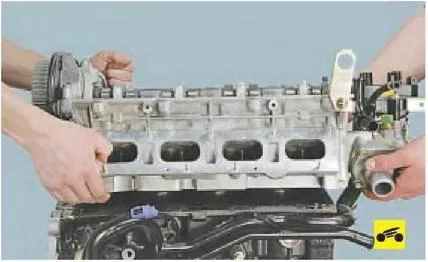

23. Снимите головку блока цилиндров в сборе с выпускным коллектором...

Полезный совет
Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

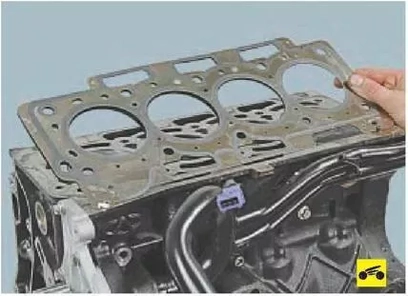

24. ...и установленную под головкой блока цилиндров прокладку.
25. Очистите привалочные поверхности головки и блока.

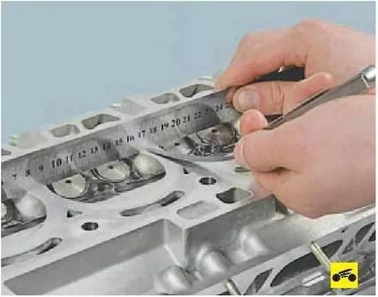

26. Проверьте головку блока на отсутствие коробления. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль, поперек, а затем по диагоналям и щупом измерьте зазор между плоскостью головки и линейкой. Замените головку блока цилиндров, если зазор превысит 0,05 мм.
27. Установите головку блока цилиндров в последовательности, обратной снятию, с учетом следующего:

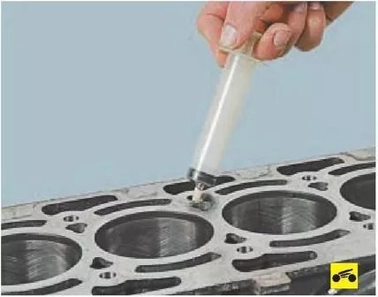

- удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки (удобно откачивать масло или жидкость большим медицинским шприцем);
- обязательно установите новую прокладку головки блока, повторное использование прокладки не допускается;
- смажьте болты моторным маслом;
