Замена сальников распределительных валов
При обнаружении следов подтекания масла через сальники распределительных валов сначала проверьте, не засорена ли система вентиляции картера и не пережаты ли ее шланги, при необходимости устраните неисправности. Если течь масла не прекратится, замените сальник.
Вам потребуются: все инструменты, необходимые для снятия привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня привода газораспределительного механизма»), ключи «на 18», «на 30», отвертка, молоток.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Вам потребуются: все инструменты, необходимые для снятия привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня привода газораспределительного механизма»), ключи «на 18», «на 30», отвертка, молоток.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Раздел 5. Двигатель

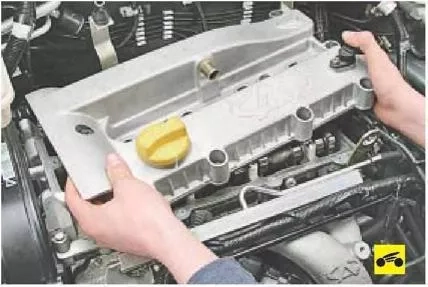

2. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
3. Установите коленчатый вал двигателя в сервисное положение (см. «Установка коленчатого вала двигателя в сервисное положение»).
4. Снимите ремень привода газораспреде
лительного механизма (см. «Замена, регулировка натяжения ремня газораспределительного механизма»).
3. Установите коленчатый вал двигателя в сервисное положение (см. «Установка коленчатого вала двигателя в сервисное положение»).
4. Снимите ремень привода газораспреде
лительного механизма (см. «Замена, регулировка натяжения ремня газораспределительного механизма»).
5. Выверните болт крепления зубчатого шкива впускного распределительного вала, удерживая ключом вал от проворачивания...

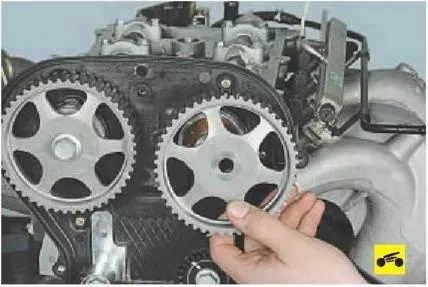

6. ...и снимите шкив с хвостовика распределительного вала.

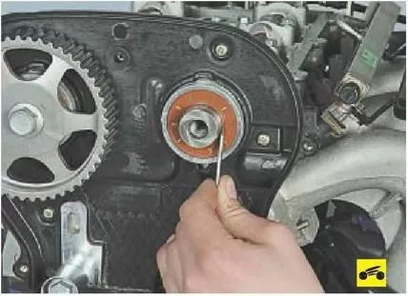

7. Поддев отверткой, извлеките сальник впускного распределительного вала из гнезда головки блока цилиндров.
8. Перед установкой нового сальника осмотрите его рабочую кромку. Она должна быть ровной, без вырывов, вмятин и наплывов резины. Пружина сальника должна быть целой и нерастянутой. Смажьте рабочую кромку моторным маслом.
Полезный совет
Для облегчения запрессовки сальника выполните на его посадочной кромке небольшую фаску с помощью надфиля или мелкого наждачного круга.
Полезный совет
Для облегчения запрессовки сальника выполните на его посадочной кромке небольшую фаску с помощью надфиля или мелкого наждачного круга.

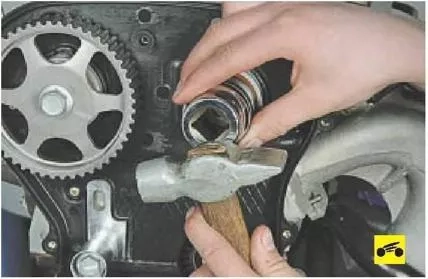

9. Установите сальник рабочей кромкой внутрь гнезда головки блока, аккуратно заправьте рабочую кромку на распределительный вал (например, с помощью деревянной палочки) и запрессуйте до упора с помощью подходящей оправки. В качестве оправки можно использовать внутреннее кольцо от подшипника или торцовую головку подходящего размера.
10. Аналогично замените сальник выпускного распределительного вала.
11. Установите все снятые детали и узлы в порядке, обратном снятию.
10. Аналогично замените сальник выпускного распределительного вала.
11. Установите все снятые детали и узлы в порядке, обратном снятию.
