Система охлаждения
Система охлаждения двигателя жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком.
Систему заполняют жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 °С.
Примечание
Порядок замены охлаждающей жидкости описан в подразделе «Замена охлаждающей жидкости».
Предупреждения
Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу.
Своевременно устраняйте нарушения герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!
Систему заполняют жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 °С.
Примечание
Порядок замены охлаждающей жидкости описан в подразделе «Замена охлаждающей жидкости».
Предупреждения
Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу.
Своевременно устраняйте нарушения герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!
Раздел 5. Двигатель
Рис. 5.12. Электровентилятор радиатора системы охлаждения
В систему охлаждения двигателя вхог расширительный бачок, радиатор, водяной насос и выполненная в отливке трубка охлаждения двигателя, окружающая цилиндров в блоке, камеры сгорания, газовые каналы в головке блока, а также радиатор отопителя салона. В систему включен также теплообменник для охлаждения масла двигателя, установленный на двигателе со стороны радиатора.
Нормальный тепловой режим двигателя определяется температурой охлаждающей жидкости, которая поддерживается автоматически с помощью термостата в диапазоне 90-100 °С.
Радиатор (рис. 5.9) с вертикальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками В левой части нижнего бачка находится пробка сливного отверстия. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, патрубки шлангов, соединяющих радиатор с расширительным бачком.
В верхней части радиатора находится наливная горловина с патрубком парового шланга, соединяющего радиатор с расширительным бачком. Горловина герметично закрыта пробкой с двумя клапанами: впускным и выпускным. Выпускной клапан открывается при давлении 83-110 кПа (0,83-1,10 кгс/см’), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 7 кПа (0,07 кгс/см2) и пропускает охлаждающую жидкость из расширительного бачка в радиатор.
Примечание
Исправность клапанов пробки радиатора очень важна для нормальной работы системы охлаждения. Однако при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии - к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов.
В систему охлаждения двигателя вхог расширительный бачок, радиатор, водяной насос и выполненная в отливке трубка охлаждения двигателя, окружающая цилиндров в блоке, камеры сгорания, газовые каналы в головке блока, а также радиатор отопителя салона. В систему включен также теплообменник для охлаждения масла двигателя, установленный на двигателе со стороны радиатора.
Нормальный тепловой режим двигателя определяется температурой охлаждающей жидкости, которая поддерживается автоматически с помощью термостата в диапазоне 90-100 °С.
Радиатор (рис. 5.9) с вертикальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками В левой части нижнего бачка находится пробка сливного отверстия. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, патрубки шлангов, соединяющих радиатор с расширительным бачком.
В верхней части радиатора находится наливная горловина с патрубком парового шланга, соединяющего радиатор с расширительным бачком. Горловина герметично закрыта пробкой с двумя клапанами: впускным и выпускным. Выпускной клапан открывается при давлении 83-110 кПа (0,83-1,10 кгс/см’), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 7 кПа (0,07 кгс/см2) и пропускает охлаждающую жидкость из расширительного бачка в радиатор.
Примечание
Исправность клапанов пробки радиатора очень важна для нормальной работы системы охлаждения. Однако при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии - к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов.
Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее тем пературы. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, закрытая пластмассовой пробкой.
Водяной насос (рис. 5.10) центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен в передней части блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. Ось вращения шкива насоса выполнена эксцентрично оси его корпуса, что позволяет поворотом корпуса вокруг оси регулировать натяжение ремня. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

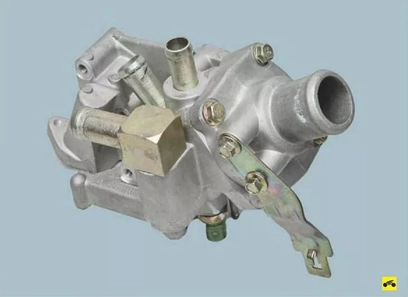

Термостат (рис. 5.11) с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя.
Он установлен на головке блока цилиндров в ее задней части в алюминиевом разборном корпусе. При температуре охлаждающей жидкости до 87 °С термостат полностью закрыт, жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя При температуре 87 °С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.
Электровентилятор (рис. 5.12) с пластмассовой пятилопастной асимметричной крыльчаткой обеспечивает продувку радиатора воздухом при небольших скоростях движения автомобиля в основном в городских условиях или на горных дорогах, когда встречный поток воздуха недостаточен для охлаждения радиатора.
Для повышения эффективности работы вентилятор установлен в кожухе и прикреплен к нему в трех точках через резиновые подушки. Кожух, в свою очередь, прикреплен в четырех точках к радиатору.
Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости, расположенного в водяной рубашке головки блока цилиндров. Когда температура охлаждающей жидкости достигнет 95 °С вентилятор включается с малой скоростью вращения. При температуре жидкости 99 °С блокуправления через термореле включает большую скорость вращения вентилятора. При снижении температуры охлаждающей жидкости до 87 °С электровентилятор выключается.
На автомобилях с кондиционером установлен дополнительный электровентилятор, предназначенный для обдува теплообменника кондиционера. В этом случае для включения электровентиляторов блок управления двигателем дополнительно использует информацию от датчиков высокого и низкого давления кондиционера. При включенном кондиционере дополнительный электровентилятор радиатора системы охлаждения включается с малой скоростью до момента достижения жидкостью температуры 99 °С или до момента достижения определенного давления на выходе компрессора кондиционера. После достижения указанных условий блокуправления включает большую скорость электровентилятора.
Водяной насос (рис. 5.10) центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен в передней части блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. Ось вращения шкива насоса выполнена эксцентрично оси его корпуса, что позволяет поворотом корпуса вокруг оси регулировать натяжение ремня. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.
Термостат (рис. 5.11) с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя.
Он установлен на головке блока цилиндров в ее задней части в алюминиевом разборном корпусе. При температуре охлаждающей жидкости до 87 °С термостат полностью закрыт, жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя При температуре 87 °С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.
Электровентилятор (рис. 5.12) с пластмассовой пятилопастной асимметричной крыльчаткой обеспечивает продувку радиатора воздухом при небольших скоростях движения автомобиля в основном в городских условиях или на горных дорогах, когда встречный поток воздуха недостаточен для охлаждения радиатора.
Для повышения эффективности работы вентилятор установлен в кожухе и прикреплен к нему в трех точках через резиновые подушки. Кожух, в свою очередь, прикреплен в четырех точках к радиатору.
Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости, расположенного в водяной рубашке головки блока цилиндров. Когда температура охлаждающей жидкости достигнет 95 °С вентилятор включается с малой скоростью вращения. При температуре жидкости 99 °С блокуправления через термореле включает большую скорость вращения вентилятора. При снижении температуры охлаждающей жидкости до 87 °С электровентилятор выключается.
На автомобилях с кондиционером установлен дополнительный электровентилятор, предназначенный для обдува теплообменника кондиционера. В этом случае для включения электровентиляторов блок управления двигателем дополнительно использует информацию от датчиков высокого и низкого давления кондиционера. При включенном кондиционере дополнительный электровентилятор радиатора системы охлаждения включается с малой скоростью до момента достижения жидкостью температуры 99 °С или до момента достижения определенного давления на выходе компрессора кондиционера. После достижения указанных условий блокуправления включает большую скорость электровентилятора.
