Снятие и установка электровентиляторов радиатора системы охлаждения двигателя в сборе с кожухом

Вам потребуется торцовая головка «на 10».

Примечание
Для наглядности снятие электровентиляторов системы охлаждения показано на снятом радиаторе.

Основной электровентилятор системы охлаждения двигателя снимают в следующем порядке.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

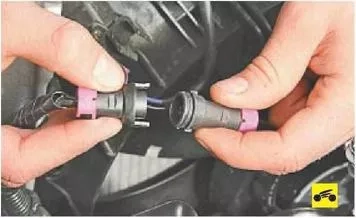

2. Нажав на фиксатор, отсоедините колодку жгута проводов от разъема электровентилятора.

3. Выверните два болта верхнего крепления кожуха электровентилятора к радиатору...

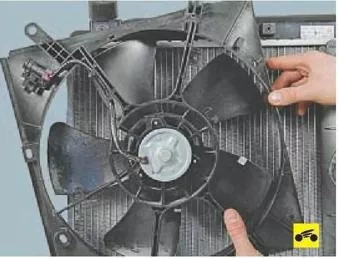

4. ...и снимите электровентилятор в сборе.

5. Установите основной электровентилятор радиатора системы охлаждения с кожухом в порядке, обратном снятию

Примечание
Устанавливайте электровентилятор радиатора так, чтобы нижние штифты крепления попали в держатели, расположенные на радиаторе системы охлаждения.



Дополнительный электровентилятор системы охлаждения двигателя снимают в следующем порядке.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

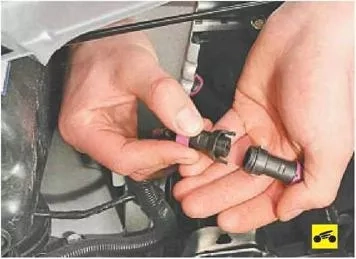

2. Нажав на фиксатор, отсоедините колодку жгута проводов от разъема электровентилятора.

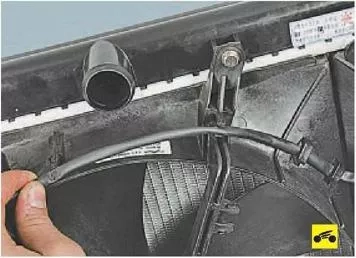

3. Выведите жгут проводов из держателей, расположенных на кожухе основного электровентилятора.

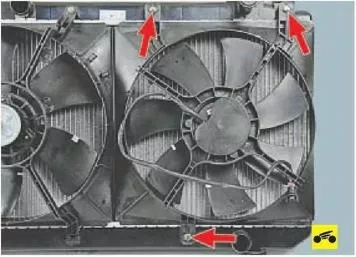

4. Выверните три болта крепления кожуха электровентилятора к радиатору...

5. ...и снимите дополнительный электровентилятор.
6. Установите дополнительный электровентилятор радиатора системы охлаждения с кожухом в порядке, противоположном снятию.
