Замена радиатора системы охлаждения
Вам потребуются: ключ «на 10», пассатижи.
1. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи
1. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи
Раздел 5. Двигатель

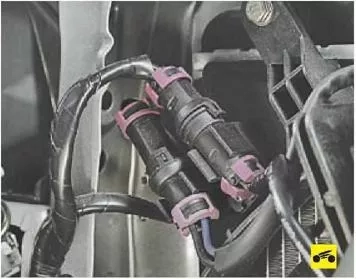

3. Разъедините колодки жгутов проводов электровентиляторов системы охлаждения.

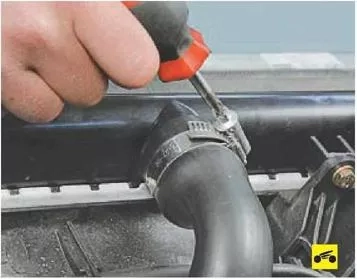

4. Ослабьте хомут крепления подводящего шланга радиатора, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу...

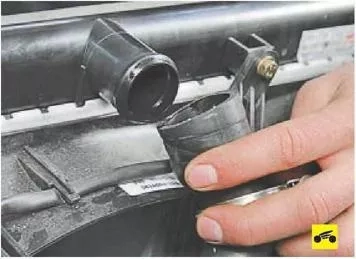

5. ...и снимите шланге патрубка радиатора
7. ...отсоедините отводящий шланг от патрубка радиатора.

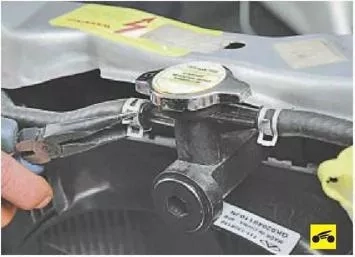

8. Ослабьте хомут крепления пароотводящего шланга, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу...

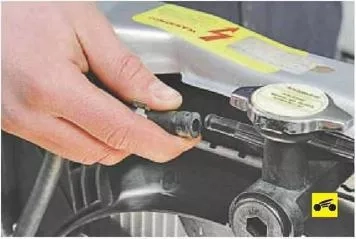

9. ...и отсоедините шланг от штуцера наливной горловины радиатора. Аналогично отсоедините второй пароотводящий шланг.

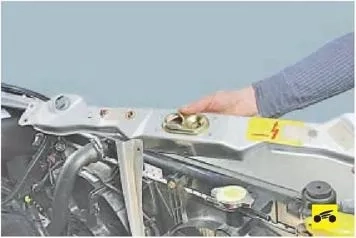

10. Выверните верхний болт крепления усилителя рамки радиатора.
10. Выверните верхний болт крепления усилителя рамки радиатора.

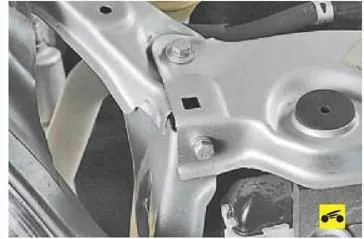

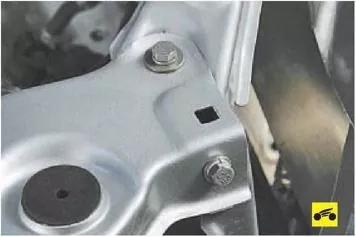

11. Выверните по два болта елевой
12. ...и правой стороны крепления верхней поперечины рамки радиатора...
13. ...и отведите ее в сторону.

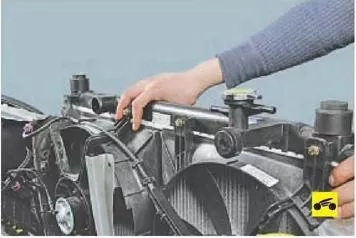

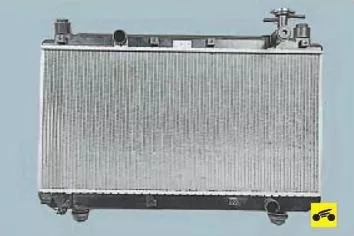

14. Извлеките радиатор из моторного отсека.
Примечание

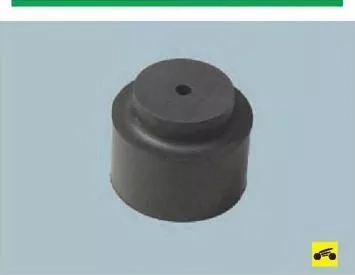

На штифты верхнего и нижнего бачков радиатора надеты резиновые подушки опор, устанавливаемые в отверстия в нижней и верхней поперечинах рамки радиатора.
На штифты верхнего и нижнего бачков радиатора надеты резиновые подушки опор, устанавливаемые в отверстия в нижней и верхней поперечинах рамки радиатора.
Снимите их со штифтов или выньте из поперечин, если они остались в отверстиях, и осмотрите. Сильно обжатые или затвердевшие подушки замените.
15. Осмотрите подушки опор радиатора. Сильно деформированные или затвердевшие подушки замените.
16. Снимите электровентиляторы радиатора (см. «Снятие и установка электровентиляторов радиатора системы). охлаждения двигателя в сборе с кожухом»
15. Осмотрите подушки опор радиатора. Сильно деформированные или затвердевшие подушки замените.
16. Снимите электровентиляторы радиатора (см. «Снятие и установка электровентиляторов радиатора системы). охлаждения двигателя в сборе с кожухом»
17. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.
18. Проверьте герметичность радиатора, для чего заглушите патрубки радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 секунд. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
19. Установите радиатор в последовательности, обратной снятию.
Полезный совет
Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
20. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).
18. Проверьте герметичность радиатора, для чего заглушите патрубки радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 секунд. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
19. Установите радиатор в последовательности, обратной снятию.
Полезный совет
Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
20. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).
