Задняя подвеска

Задняя подвеска автомобиля Чери Тиго (рис. 7.2) независимая, многорычажно-пру- жинная (один продольный 3 и два поперечнных 2 и 9 рычага с каждой стороны), с телескопическими амортизаторами 1 и стабилизатором поперечной устойчивости. Углы установки задних колес (см. «Проверка и регулировка углов установки колес») регулируют эксцентриками 10, установленными на болтах крепления нижних поперечных рычагов.

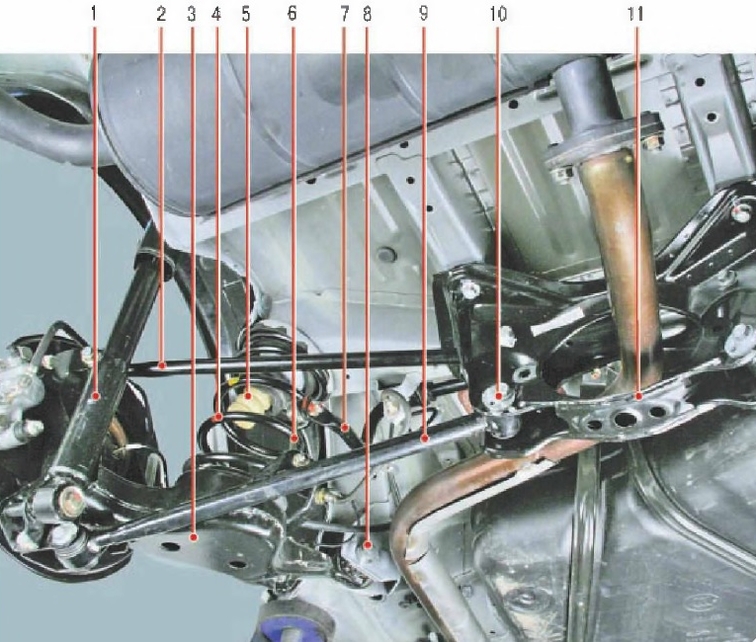

Рис. 7.2. Задняя подвеска автомобиля: 1 - амортизатор; 2 - верхний поперечный рычаг 3 - продольный рычаг; 4 - пружина; 5 - буфер хода сжатия; 6 - стойка стабилизатора; 7 - штанга стабилизатора;
8 - шарнир продольного рычага; 9 - нижний поперечный рычаг; 10 - эксцентрики регулировки углов установки заднего колеса; 11 - поперечина
