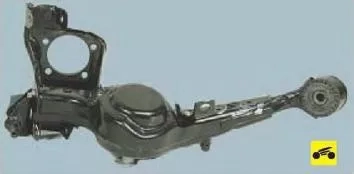

Замена продольного рычага задней подвески

Продольный рычаг задней подвески удобнее снимать на подъемнике. Если нет возможности установить автомобиль на подъемник, поднимите заднюю часть автомобиля.
Вам потребуются: все инструменты, необходимые для замены пружины задней подвески, а также ключ «на 7» и торцовая головка «на 15».

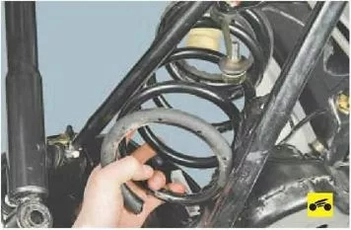

1. Снимите пружину задней подвески (см. «Замена пружины задней подвески»).

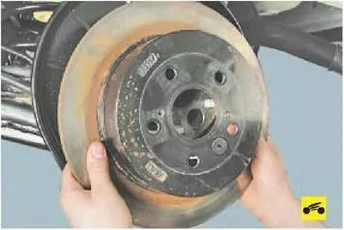

2. Снимите тормозной диск (см, «Снятие и установка тормозного диска заднего колеса»).

Раздел 1. Устройство автомобиля
Раздел 2. Советы по эксплуатации автомобиля
Раздел 3. Неисправности в пути
Раздел 4. Техническое обслуживание
Раздел 5. Двигатель
Раздел 6. Трансмиссия
Раздел 7. Ходовая часть
Раздел 8. Рулевое управление
Раздел 9. Тормозная система
Раздел 10. Электрооборудование
Раздел 11. Кузов
Раздел 12. Система отопления
Раздел 13. Система безопасности
Раздел 14. Колеса и шины
Приложения
Схемы электрооборудования

3. Снимите тормозные колодки стояночного тормоза.

4. Отсоедините от рычага колодки трос привода стояночного тормоза.
5. Выверните два болта крепления оболочки стояночного тормоза к опорному щиту.
6. Снимите ступицу (см «Снятие и установка задней ступицы»).

7. Снимите опорный щит стояночного тормоза.

8. Выньте опорное кольцо ступицы со шпильками крепления ступицы из отверстий продольного рычага.

9. Выверните болт крепления...

10. ...и отсоедините от продольного рычага оболочку троса привода стояночного тормоза.

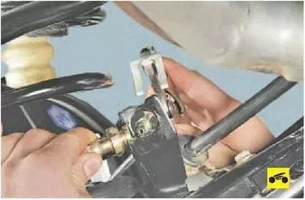

11. Отсоедините тормозной шланг, соединяющий тормозную трубку на основании кузова с трубкой на продольном рычаге (см. «Замена промежуточных тормозных шлангов задних тормозных механизмов»).

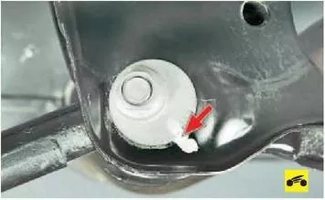

12. Пометьте положение эксцентриков с регулировочными метками на болтах крепления нижнего рычага задней подвески.

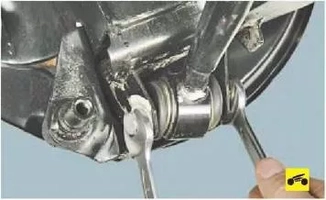

13. Отверните гайки крепления к продольному рычагу верхнего. .

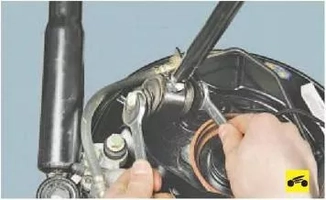

14. ...и нижнего рычагов.
15. Извлеките болты из отверстий.

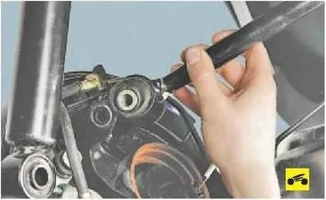

16. Выведите верхний и нижний рычаги из проушин продольного рычага.

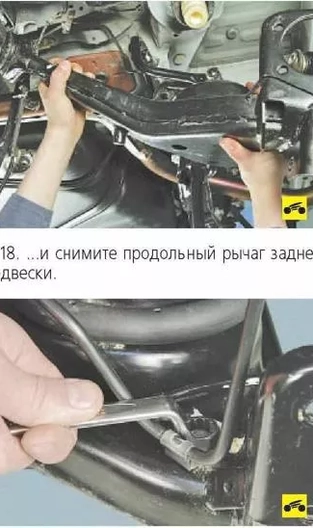

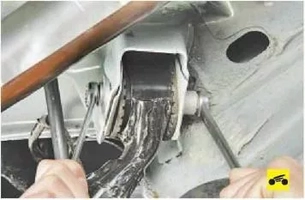

17. Выверните болт крепления сайлентбло- ка рычага к кузову...

19. Выверните болты крепления и снимите с рычага тормозные трубки.

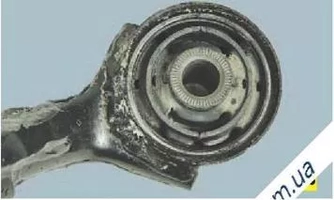

20. Внимательно осмотрите рычаг, деформированный рычаг замените.

21. Установите детали в порядке, обратном снятию.
22. После установки рычага прокачайте тормозную систему (см. «Прокачка гидропривода тормозной системы», с, 177) и при необходимости отрегулируйте привод стояночного тормоза (см. «Регулировка привода стояночного тормоза», с. 189).

Примечание
После замены продольного рычага задней подвески проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
