Отопление и вентиляция
Системы вентиляции, отопления и кондиционирования воздуха, установленные на автомобиле, эффективно действуют при закрытых окнах. Они представляют собой единый комплекс, обеспечивающий максимально комфортные условия в автомобиле. Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования снижает температуру и влажность воздуха и очищает его от пыли. Отопитель повыш температуру воздуха при любых режимах работы системы
Комплекс обеспечивает малоинерционное регулирование температуры воздуха, практически не зависящее от скорости движения автомобиля. Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.
Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухонагнетатель, воздухозаборник которого расположен перед ветровым стеклом. Воздух из воздухонагнетателя может поступать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, нижние сопла корпуса отопителя.
Объем, температуру, направление и интенсивность воздушных потоков регулируют переключателями, установленными в блоке управления систем отопления, вентиляции и кондиционирования.
Комплекс обеспечивает малоинерционное регулирование температуры воздуха, практически не зависящее от скорости движения автомобиля. Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.
Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухонагнетатель, воздухозаборник которого расположен перед ветровым стеклом. Воздух из воздухонагнетателя может поступать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, нижние сопла корпуса отопителя.
Объем, температуру, направление и интенсивность воздушных потоков регулируют переключателями, установленными в блоке управления систем отопления, вентиляции и кондиционирования.
Направление потока воздуха через боковые и центральные сопла можно изменять поворотом дефлекторов (в вертикальном направлении) и створок (в горизонтальном направлении).
Для изменения температуры поступающего в салон воздуха вращайте рукоятку регулятора температуры. Синяя часть шкалы соответствует подаче максимально охлажденного воздуха, красная - подаче максимально подогретого. При среднем положении рукоятки (белая часть шкалы) в салон подается воздух с температурой окружающей среды.

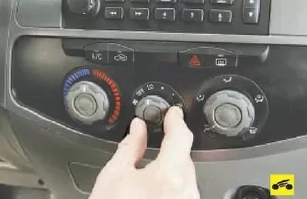

Для увеличения интенсивности подачи воздуха в салон во время движения и обеспечения подачи воздуха в неподвижный автомобиль включите рукояткой переключателя один из четырех режимов работы вентилятора воздухонагнетателя.
Для изменения направления подачи воздуха выберите рукояткой регулятора распределения потоков воздуха один из пяти вариантов (по часовой стрелке):
- подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов);
- подача воздуха в верхнюю и нижнюю части салона (через боковые и центральные сопла панели приборов, а также через нижние сопла корпуса отопителя);
- подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя);
- подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя) и на ветровое стекло (через сопла обдува ветрового стекла);
- подача воздуха на ветровое стекло (через сопла обдува ветрового стекла).
- подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов);
- подача воздуха в верхнюю и нижнюю части салона (через боковые и центральные сопла панели приборов, а также через нижние сопла корпуса отопителя);
- подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя);
- подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя) и на ветровое стекло (через сопла обдува ветрового стекла);
- подача воздуха на ветровое стекло (через сопла обдува ветрового стекла).
Для охлаждения воздуха, поступающего в салон автомобиля, нажмите на кнопку включения кондиционера (если он установлен на автомобиле) - в ней загорится контрольная лампа. Для выключения кондиционера повторно нажмите на кнопку.
Примечание
Кондиционер не включится, если переключатель режимов работы вентилятора воздухонагнетателя установлен в положение «ОРР» (вентилятор выключен) или температура окружающего воздуха ниже О °С. Это не является признаком неисправности, а предусмотрено конструкцией.
Предупреждение
Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и пр.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превышает допустимое значение, выключите кондиционер. При длительных поездках в условиях городского движения эффективность работы кондиционера может снизиться из-за напряженного теплового режима двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать эффективно.
Примечание
Кондиционер не включится, если переключатель режимов работы вентилятора воздухонагнетателя установлен в положение «ОРР» (вентилятор выключен) или температура окружающего воздуха ниже О °С. Это не является признаком неисправности, а предусмотрено конструкцией.
Предупреждение
Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и пр.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превышает допустимое значение, выключите кондиционер. При длительных поездках в условиях городского движения эффективность работы кондиционера может снизиться из-за напряженного теплового режима двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать эффективно.
Для включения режима рециркуляции нажмите на кнопку включения этого режима - в кнопке загорится контрольная лампа. Для выключения режима рециркуляции повторно нажмите на кнопку. При включенном режиме рециркуляции наружный воздух не поступает в салон, а вентилятор воздухонагнетателя обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при повышенной запыленности и загазованности окружающего воздуха.
Предупреждение
Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как это обычно приводит к запотеванию стекол.
Предупреждение
Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как это обычно приводит к запотеванию стекол.
Для быстрого устранения запотевания стекла двери задка нажмите на кнопку включателя электрообогрева стекла двери. При нажатии на кнопку выключателя (двигатель должен работать) включается электробогрев стекла, одновремено с ним загорается контрольная лампа в кнопке. При повторном нажатии на кнопку обогреватель выключается и контрольная лампа гаснет.
Предупреждения
Нагревательный элемент потребляет очень большой ток. Во избежание чрезмерного разряда аккумуляторной батареи включайте электрообогрев при работающем двигателе и только на время, необходимое для устранения запотевания стекла.
Для того чтобы не повредить нити обогревателя, не используйте для очистки внутренней стороны стекла скребки и другие острые предметы, а также моющие средства с абразивными веществами.
Система отопления и вентиляции работает в следующих основных режимах:
- максимальный режим охлаждения.
Используется в жаркую погоду и после продолжительной стоянки на солнцедля быстрого охлаждения воздуха в салоне. В этом случае перед включением кондиционера рекомендуется ненадолго открыть окна, чтобы удалить из салона нагретый воздух. Рукоятку переключателя интенсивности подачи воздуха в салон установите в положение «4». Рукоятку регулятора распределения потоков воздуха установите в положение V Рукоятку регулятора температуры установите в крайнее левое положение синей части шкалы. Выключатели кондиционера и рециркуляции воздуха должны быть включены.
- нормальный режим охлаждения. Используется при поездках по городу и за городом при умеренно теплой погоде. Рукоятку переключателя интенсивности подачи воздуха в салон установите в положение «2». Рукоятку регулятора распределения потоков воздуха установите в положение ч> Рукоятку регулятора температуры установите в крайнее правое положение синей части шкалы Выключатель кондиционера должен быть включен, а выключатель рециркуляции - выключен;
- режим вентиляции. Используется в межсезонье, для которого характерны пониженная температура и недостаток солнечного света. Рукоятку переключателя интенсивности подачи воздуха в салон установите в положение «2». Рукоятку регулятора распределения потоков воздуха установите в положение V'-. Рукоятку регулятора температуры установите в среднее положение белой части шкалы. Выключатели кондиционера и рециркуляции должны быть выключены,
- максимальный режим отопления. Используется при очень низкой температуре окружающей среды и для быстрого прогрева воздуха в салоне после длительной стоянки. Рукоятку переключателя интенсивности подачи воздуха в салон установите в положение «4». Рукоятку регулятора распределения потоков воздуха установите в положение V Рукоятку регулятора температуры установите в крайнее правое положение красной части шкалы. Выключатель кондиционера должен быть выключен, а выключатель рециркуляции - включен;
- нормальный режим отопления. Используется в холодное время года для поддержания оптимальной температуры воздуха в салоне после его интенсивного прогрева в максимальном режиме отопления Рукоятку
переключателя интенсивности подачи воздуха в салон установите в положение «2». Рукоятку регулятора распределения потоков воздуха установите в положение V Рукоятку регулятора температуры установите в крайнее левое положение красной части шкалы Выключатели кондиционера и рециркуляции воздуха должны быть выключены;
- режим обдува ветрового стекла и стекол передних дверей. Используется для быстрого устранения запотевания стекол при повышенной влажности воздуха. Рукоятку переключателя интенсивности подачи воздуха в салон установите в положение «2». Рукоятку регулятора распределения потоков воздуха установите в положение Ф. Рукоятку регулятора температуры установите в крайнее левое положение красной части шкалы Выключатель кондиционера может находиться в любом положении в зависимости от температуры окружающей среды, а выключатель рециркуляции должен быть выключен.
Примечание
Для того чтобы стекла не запотевали в дождливую погоду, включите режим их обдува при выключенном отопителе, так как разница значений температуры поверхности стекла и подаваемого воздуха может вызвать конденсацию влаги.
Полезные советы
Для более эффективного действия вентиляции и отопления на скорости движения автомобиля менее 50 км/ч и при проезде особо запыленных участков дорог с закрытыми окнами (для создания избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на минимальную или максимальную скорость.
Для ускоренного устранения запотевания заднего стекла и освобождения его от наледи и снега включите переключателем обогрев стекла.
Если вы не используете кондиционер продолжительное время, необходимо раз в неделю ненадолго включать его при работающем двигателе для восстановления слоя смазки на деталях компрессора и уплотнениях.
Предупреждения
Нагревательный элемент потребляет очень большой ток. Во избежание чрезмерного разряда аккумуляторной батареи включайте электрообогрев при работающем двигателе и только на время, необходимое для устранения запотевания стекла.
Для того чтобы не повредить нити обогревателя, не используйте для очистки внутренней стороны стекла скребки и другие острые предметы, а также моющие средства с абразивными веществами.
Система отопления и вентиляции работает в следующих основных режимах:
- максимальный режим охлаждения.
Используется в жаркую погоду и после продолжительной стоянки на солнцедля быстрого охлаждения воздуха в салоне. В этом случае перед включением кондиционера рекомендуется ненадолго открыть окна, чтобы удалить из салона нагретый воздух. Рукоятку переключателя интенсивности подачи воздуха в салон установите в положение «4». Рукоятку регулятора распределения потоков воздуха установите в положение V Рукоятку регулятора температуры установите в крайнее левое положение синей части шкалы. Выключатели кондиционера и рециркуляции воздуха должны быть включены.
- нормальный режим охлаждения. Используется при поездках по городу и за городом при умеренно теплой погоде. Рукоятку переключателя интенсивности подачи воздуха в салон установите в положение «2». Рукоятку регулятора распределения потоков воздуха установите в положение ч> Рукоятку регулятора температуры установите в крайнее правое положение синей части шкалы Выключатель кондиционера должен быть включен, а выключатель рециркуляции - выключен;
- режим вентиляции. Используется в межсезонье, для которого характерны пониженная температура и недостаток солнечного света. Рукоятку переключателя интенсивности подачи воздуха в салон установите в положение «2». Рукоятку регулятора распределения потоков воздуха установите в положение V'-. Рукоятку регулятора температуры установите в среднее положение белой части шкалы. Выключатели кондиционера и рециркуляции должны быть выключены,
- максимальный режим отопления. Используется при очень низкой температуре окружающей среды и для быстрого прогрева воздуха в салоне после длительной стоянки. Рукоятку переключателя интенсивности подачи воздуха в салон установите в положение «4». Рукоятку регулятора распределения потоков воздуха установите в положение V Рукоятку регулятора температуры установите в крайнее правое положение красной части шкалы. Выключатель кондиционера должен быть выключен, а выключатель рециркуляции - включен;
- нормальный режим отопления. Используется в холодное время года для поддержания оптимальной температуры воздуха в салоне после его интенсивного прогрева в максимальном режиме отопления Рукоятку
переключателя интенсивности подачи воздуха в салон установите в положение «2». Рукоятку регулятора распределения потоков воздуха установите в положение V Рукоятку регулятора температуры установите в крайнее левое положение красной части шкалы Выключатели кондиционера и рециркуляции воздуха должны быть выключены;
- режим обдува ветрового стекла и стекол передних дверей. Используется для быстрого устранения запотевания стекол при повышенной влажности воздуха. Рукоятку переключателя интенсивности подачи воздуха в салон установите в положение «2». Рукоятку регулятора распределения потоков воздуха установите в положение Ф. Рукоятку регулятора температуры установите в крайнее левое положение красной части шкалы Выключатель кондиционера может находиться в любом положении в зависимости от температуры окружающей среды, а выключатель рециркуляции должен быть выключен.
Примечание
Для того чтобы стекла не запотевали в дождливую погоду, включите режим их обдува при выключенном отопителе, так как разница значений температуры поверхности стекла и подаваемого воздуха может вызвать конденсацию влаги.
Полезные советы
Для более эффективного действия вентиляции и отопления на скорости движения автомобиля менее 50 км/ч и при проезде особо запыленных участков дорог с закрытыми окнами (для создания избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на минимальную или максимальную скорость.
Для ускоренного устранения запотевания заднего стекла и освобождения его от наледи и снега включите переключателем обогрев стекла.
Если вы не используете кондиционер продолжительное время, необходимо раз в неделю ненадолго включать его при работающем двигателе для восстановления слоя смазки на деталях компрессора и уплотнениях.
