ОРГАНЫ УПРАВЛЕНИЯ
Расположение органов управления автомобилем показано на рис. 1,7. Для удобства пользования на ручки, кнопки и контрольноизмерительные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы функционального назначения.

Панель приборов
На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.7).

1 - боковые сопла системы вентиляции и отопления салона. Поворотом рукоятки А изменяют интенсивность потока воздуха, причем в крайнем правом положении рукоятки поток воздуха максимален, а в крайнем левом - поток воздуха перекрыт. Рукояткой Б регулируют направление потока воздуха.

2 - рычаг переключателя наружного освещения и указателей поворота.

Рычаг переключателя может занимать следующие положения:
I - поворотом рукоятки вокруг оси рычага последовательно выберите одно из трех фиксированных положений:
«ОFF» - все выключено;
- включено габаритное освещение;
- включен ближний/дальний свет;
II - включены указатели правого поворота (фиксированное положении *ою);
III - включены указатели левого поворота (фиксированное положение);
IV - включен дальний свет фар (фиксированное положение, рукоятка должна находиться в положении );
V - включен дальний свет фар независимо от положения рукоятки (нефиксированное положение).
При перемещении рычага в положение «II» или «III» в комбинации приборов загораются мигающим светом соответственно контроль- ныелампы 5 или 11 (см. рис. 1.8). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении положения «II» или «III» только до момента ощутимого сопротивления, не фиксируя рычаг При отпускании рычаг вернется в исходное положение. При нахождении рычага в положении «IV» или «V» в комбинации приборов загорается контрольная лампа 8.
3 - комбинация приборов (см «Комбинация приборов»).
4 - рулевое колесо.
5 - выключатель звукового сигнала. Для
того чтобы включить звуковой сигнал, нажмите на любое место выключателя. Выключатель также является модулем подушки безопасности.

Рис. 1.7. Панель приборов и органы управления

6 - выключатель (замок) зажигания,
объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:

- LOCK (блокировка) - зажигание выключено, при вынутом ключе включено противоугонное устройство.
Для того чтобы извлечь ключ из замка зажигания, нажмите на ключ, установленный в положение «АСС» (дополнительное оборудование), и, удерживая его нажатым, поверните в положение «LOCK » (блокировка). Извлеките ключ из замка.
Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «АСС»;


Предупреждение
Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано и автомобиль станет неуправляемым.


- АСС (дополнительное оборудование) - зажигание выключено, ключ не вынимается, рулевое управление разблокировано. Включены цепи питания звукового сигнала, наружного освещения, сигнализации дальним светом фар, радиооборудования, прикуривателя и пр.;
- ОN (включено) - зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи;
- START (стартер) - включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «ОN».

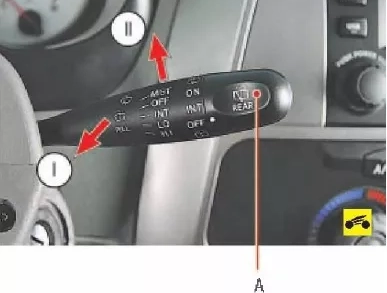

7 - рычаг переключателя очистителя и смывателя ветрового стекла включает электрические цепи при включенном зажигании и может занимать следующие положения:
OFF - стеклоочиститель выключен (фиксированное положение);
MIST - включается один цикл при перемещении рычага вверх в положение II (нефиксированное положение);
INT - включен прерывистый режим работы стеклоочистителя (фиксированное положение);
LO - включена первая (низкая) скорость стеклоочистителя (фиксированное положение);
HI - включена вторая (высокая) скорость стеклоочистителя (фиксированное положение);



I - перемещением рычага на себя включен jмыватель ветрового стекла (нефиксированное положение). При нажатии на рычаг одновременно с омывателем автоматически включится стеклоочиститель, щетки которого совершат два рабочих цикла
На автомобиль установлены очиститель и смыватель стекла окна двери задка, на рычаге переключателя очистителя и омывателя ветрового стекла установлен переключатель А режимов работы очистителя и омывателя стекла окна двери задка.
Вращая рукоятку переключателя вокруг оси, можно установить ее в следующие положения:
OFF - стеклоочиститель выключен (фиксированное положение);
INT - включен прерывистый режим работы стеклоочистителя (фиксированное положение);
ОN - стеклоочиститель включен в режиме непрерывной работы (фиксированное положение).
Если повернуть рукоятку переключателя в крайнее верхнее положение, обозначенное символом омывателя, на стекло будет кратковременно подана жидкость и стеклоочиститель сделает три рабочих цикла. Если же повернуть рукоятку в крайнее нижнее положение, обозначенное таким же символом, стеклоочиститель и омыватель начинают работать непрерывно.


Предупреждения
Не включайте омыватели ветрового окна и окна двери задка более чем на 10 секунд или если в бачке омывателя отсутствует жидкость, так как это приведет к выходу из строя насоса омывателя. Не включайте стеклоочистители при сухих стеклах, так как это приведет к появлению царапин на стеклах и к преждевременному износу щеток стеклоочистителей.
8 - клавиша включения кондиционера.
9 - клавиша включения режима рециркуляции воздуха внутри салона.

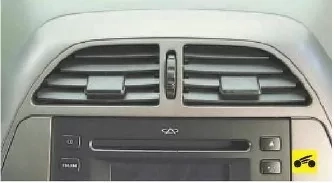

10 - центральные сопла системы вентиляции и отопления салона. Алгоритм управления центральными соплами такой же, как и для боковых сопел 1.

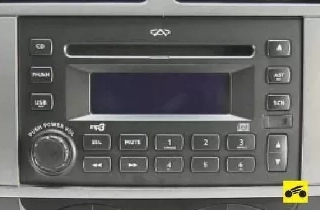

11 - панель управления аудиосистемой.
Приемы управления магнитолой описаны в прикладываемом к ней руководстве по эксплуатации.

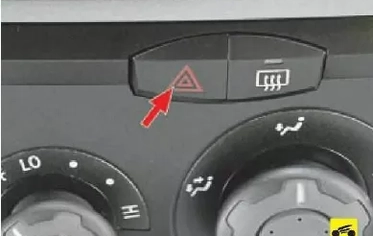

12 - выключатель аварийной сигнализации. При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и соответствующие им контрольные лампы, установленные в комбинации приборов При повторном нажатии на клавишу сигнализация отключается.

Примечание
Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.

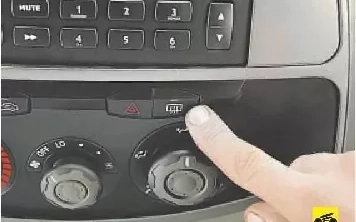

13 - выключатель электрообогрева стекла двери задка. При нажатии на кнопку выключателя (двигатель должен работать) включается электрообогрев заднего стекла, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку обогрев выключается и контрольная лампа гаснет. Если не отключить электрообогрев ветрового стекла кнопкой выключателя, он автоматически выключится примерно через 15 минут


Предупреждения
Нагревательный элемент потребляет очень большой ток. Поэтому во избежание чрезмерного разряда аккумуляторной батареи включайте электрообогрев при работающем двигателе и только на время, необходимое для устранения запотевания стекла двери задка. Для того чтобы не повредить нити обогревателя, для очистки внутренней стороны стекла не используйте скребки и другие острые предметы, а также моющие средства с абразивными веществами.
14 - подушка безопасности переднего пассажира.

15 - вещевой ящик. Служит для хранения мелких вещей.

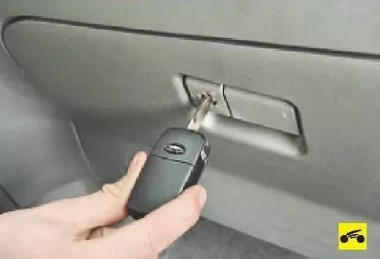

Замок вещевого ящика можно запереть тем же ключом, что и двери автомобиля.

Для открытия вещевого ящика потяните ручку замка вверх...

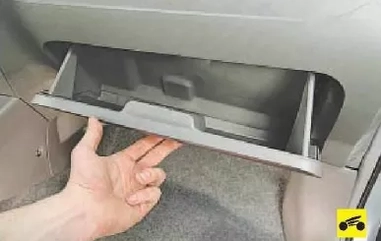

...и откиньте ящик.

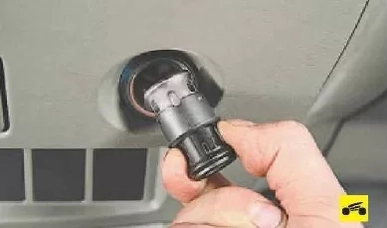

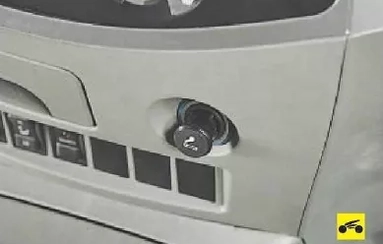

Для пользования прикуривателем нажмите на кнопку его подвижной части (ключ в замке зажигания в положениях «ОN» или «АСС»),

После нагрева спирали в течение 10-20 секунд подвижная часть автоматически со щелчком вернется в исходное положение - прикуриватель можно извлечь для использования.


Предупреждения
Прикуриватель можно включать повторно только через 20 секунд. Не удерживайте прикуриватель принудительно в нажатом положении. Не используйте патрон прикуривателя для подключения мощных электрических приборов (электрокофеварка и пр.)—это может привести к повреждению электрооборудования автомобиля. Если кнопка прикуривателя не возвращается в исходное положение через 30 секунд после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.

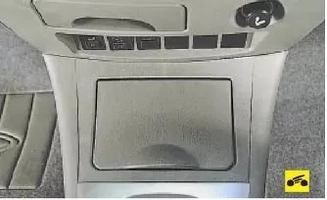

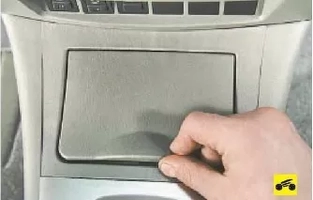

Для пользования ящиком откиньте его крышку от себя, преодолевая сопротивление фиксатора.

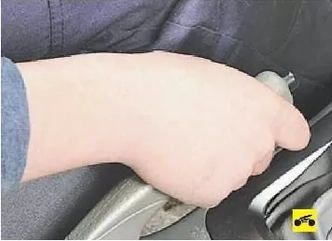

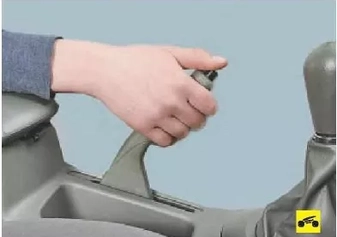

Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз - контрольная лампа должна погаснуть

В зависимости от требуемой степени нагрева переведите переключатель в соответствующее положение:
НI - сильный нагрев;
LO - слабый нагрев.

Для использования пепельницы выдвиньте ее из консоли панели приборов
Для очистки пепельницы нажмите на фиксатор и извлеките пепельницу

В блок входят следующие переключатели:
1 - выключатель передних противотуманных фар;
2 - выключатель задних противотуманных фонарей (если фонари установлены) При нажатии на клавишу включается свет в задних противотуманных фонарях, если переключатель 2 света фар находится в положении , а ключ в выключателе (замке) зажигания находится в положении «ОN». При этом загорится контрольная лампа на клавише выключателя. При повторном нажатии на клавишу противотуманные фонари и контрольная лампа гаснут;
3 - регулятор корректора света фар;
4 - регулятор яркости подсветки комбинации приборов. Поворотом ползунка регулятора плавно изменяют яркость подсветки. В крайнем верхнем положении ползунка яркость максимальна, а в крайнем нижнем - подсветка выключена.
