Снятие и установка рулевого колеса

Вам потребуются: торцовая головка
«на 22», ключ ТОRХ Т40.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

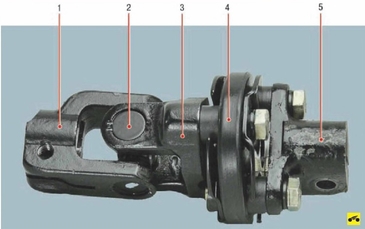

Рис. 8.3. Верхний карданный шарнир промежуточного рулевого вала: 1 - верхняя вилка; 2- крестовина; 3 - нижняя вилка; 4 - энергопоглощающий демпфер; 5 - фланец вала рулевого механизма

2. «Зафиксируйте руль в позиции, которая соответствует движению транспортного средства по прямой траектории.»

3. «Демонтируйте блок водительской подушки безопасности (инструкцию по монтажу и демонтажу см. в соответствующем разделе).»

4. «Активируйте зажим и отсоедините разъем электрической цепи звукового предупреждения.»

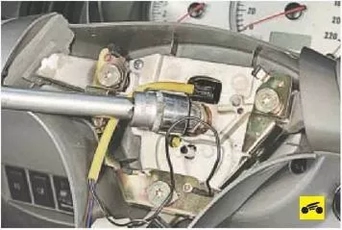

5. Уменьшите усилие затяжки крепежной гайки, соединяющей руль с валом колонки, при этом надежно удерживая сам руль от вращения.

**Важное предупреждение:**
Не выкручивайте гайку до конца! Если полностью освободить крепление, рулевое колесо может резко соскочить с вала, что приведет к травме рук при его демонтаже.

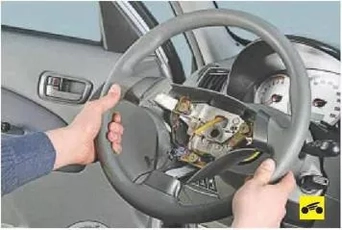

6. Резкими ударами рук сбейте рулевое колесо со шлицев рулевого вала и окончательно отверните гайку крепления.

7. Снимите рулевое колесо, продев жгут проводов модуля подушки безопасности через отверстие в ступице.

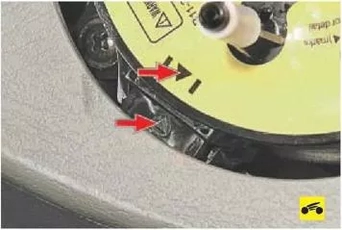

8. Совместите метки (стрелки) на спиральном проводе подушки безопасности...

9. ...и зафиксируйте спиральный провод от проворачивания, вставив в его отверстие стержень подходящего диаметра.
10. Установите рулевое колесо в порядке, обратном снятию.
