Снятие и установка рулевой колонки
Снятие и установка рулевой колонки
Вам потребуются: все инструменты, необходимые для снятия рулевого колеса, а также ключи «на 12» и «на 13», отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Выверните два винта крепления нижнего декоративного щитка панели приборов.
3. Поднимите вверх рукоятку привода замка капота...
Содержание
Раздел 1. Устройство автомобиля
Раздел 2. Советы по эксплуатации автомобиля
Раздел 3. Неисправности в пути
Раздел 4. Техническое обслуживание
Раздел 5. Двигатель
Раздел 6. Трансмиссия
Раздел 7. Ходовая часть
Раздел 8. Рулевое управление
Раздел 9. Тормозная система
Раздел 10. Электрооборудование
Раздел 11. Кузов
Раздел 12. Система отопления
Раздел 13. Система безопасности
Раздел 14. Колеса и шины
Приложения
Схемы электрооборудования
Раздел 2. Советы по эксплуатации автомобиля
Раздел 3. Неисправности в пути
Раздел 4. Техническое обслуживание
Раздел 5. Двигатель
Раздел 6. Трансмиссия
Раздел 7. Ходовая часть
Раздел 8. Рулевое управление
Раздел 9. Тормозная система
Раздел 10. Электрооборудование
Раздел 11. Кузов
Раздел 12. Система отопления
Раздел 13. Система безопасности
Раздел 14. Колеса и шины
Приложения
Схемы электрооборудования
Раздел 1. Устройство автомобиля
Раздел 2. Советы по эксплуатации автомобиля
Раздел 3. Неисправности в пути
Раздел 4. Техническое обслуживание
Раздел 5. Двигатель
Раздел 6. Трансмиссия
Раздел 7. Ходовая часть
Раздел 8. Рулевое управление
Раздел 9. Тормозная система
Раздел 10. Электрооборудование
Раздел 11. Кузов
Раздел 12. Система отопления
Раздел 13. Система безопасности
Раздел 14. Колеса и шины
Приложения
Схемы электрооборудования
Раздел 2. Советы по эксплуатации автомобиля
Раздел 3. Неисправности в пути
Раздел 4. Техническое обслуживание
Раздел 5. Двигатель
Раздел 6. Трансмиссия
Раздел 7. Ходовая часть
Раздел 8. Рулевое управление
Раздел 9. Тормозная система
Раздел 10. Электрооборудование
Раздел 11. Кузов
Раздел 12. Система отопления
Раздел 13. Система безопасности
Раздел 14. Колеса и шины
Приложения
Схемы электрооборудования
4.. .отожмите отверткой фиксатор...
6. Выведите трос привода замка капота из прорези в кронштейне...
7. ...после чего отсоедините наконечник троса от рукоятки.
7. ...после чего отсоедините наконечник троса от рукоятки.
8. Отведите декоративный щитокот панели приборов, преодолевая усилие пластмассовых фиксаторов в его верхней части.
9. Отсоедините колодки жгутов проводов от выключателей противотуманных фар, задних противотуманных фонарей, корректора света фар и регулятора яркости подсветки комбинации приборов, после чего извлеките нижний декоративный щиток панели приборов из салона автомобиля.
10. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»), предварительно установив его в положение, соответствующее прямолинейному движению.
11. Выверните винты крепления рулевой колонки: два верхних...
11. Выверните винты крепления рулевой колонки: два верхних...
12. ...и один нижний...
13. ...после чего снимите верхнюю и нижнюю части кожуха с рулевой колонки.
14. Откиньте предохранительную скобу колодки жгута проводов подуьики безопасности..
15. ...и разъедините колодку, сжав фиксаторы.

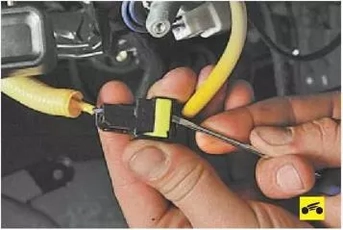

16. Сжав фиксаторы, разъедините колодку провода звукового сигнала.
17. Выверните четыре винта крепления

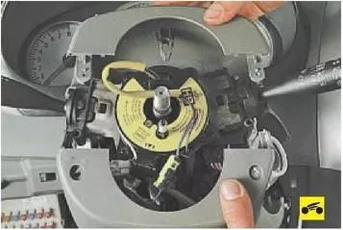

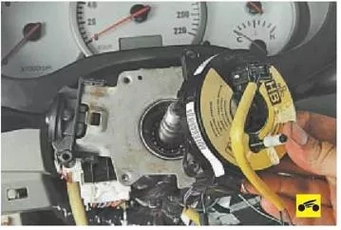

18. ...и снимите спиральный провод подушки безопасности.
19. Снимите подрулевые переключатели (см. «Замена подрулевых переключателей»).
19. Снимите подрулевые переключатели (см. «Замена подрулевых переключателей»).

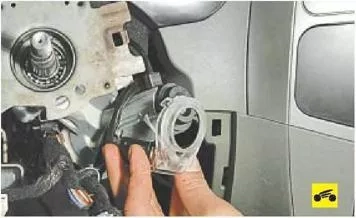

20. Отжав две защелки, снимите сзамка зажигания блок подсветки.

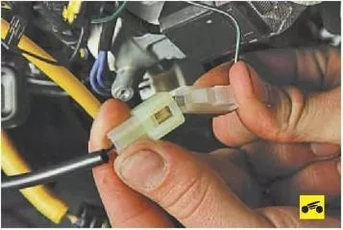

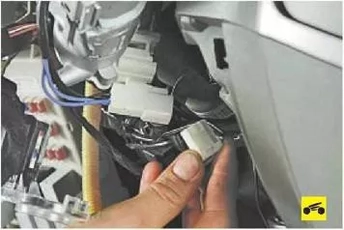

21. Сжимая фиксаторы, отсоедините колодки жгутов проводов от контактной группы замка зажигания. .
21. Сжимая фиксаторы, отсоедините колодки жгутов проводов от контактной группы замка зажигания. .
22. ...и отдатчика наличия ключа в замке.
23. Преодолевая усилие фиксатора, отсоедините от кронштейна на рулевой колонке держатель жгута проводов.

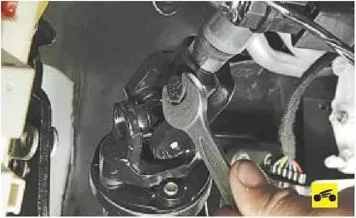

24. Выверните болт кпеммового соединения вала рулевой колонки с карданным шарниром промежуточного рулевого вала.

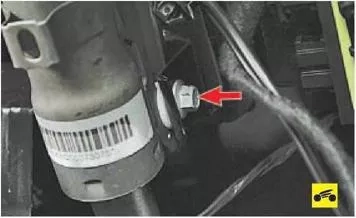

25. Выверните болты крепления рулевой колонки: нижний...

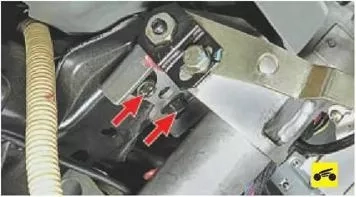

26. ...и два верхних...
27. .после чего снимите рулевую проводку, отсоединив колодку жгута проводки узла зажигания (указано на фото стрелкой от от блока управления электрооборудованием кузова.
28. Установите детали в порядке, обратном снятию.
28. Установите детали в порядке, обратном снятию.
