Монтажные блоки (расположение предохранителей)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока
подключены через реле Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в подкапотном пространстве.

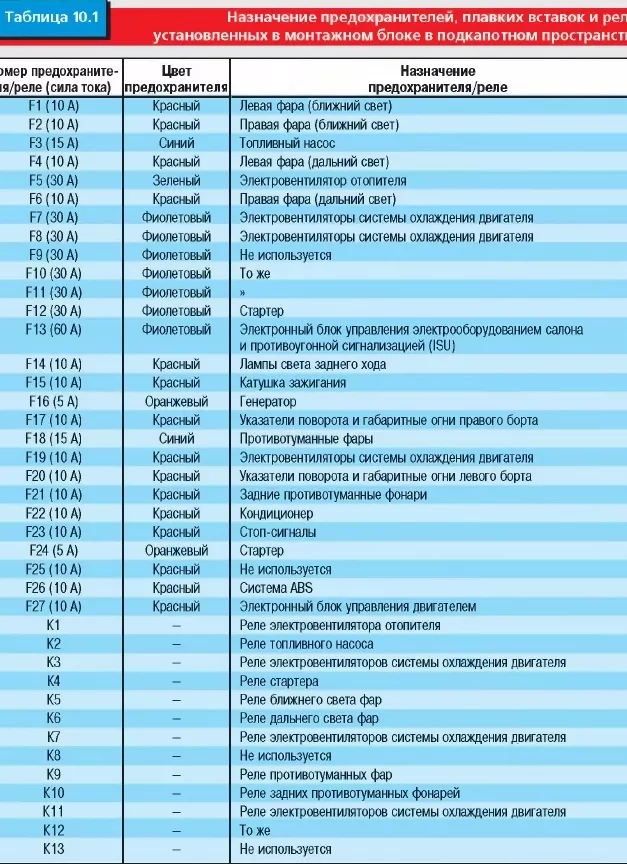

В подкапотном пространстве монтажный блок предохранителей и реле (рис. 10.1) установлен с правой стороны по направлению движения автомобиля. В табл. 10.1 указано назначение предохранителей, плавких вставок и реле (их номера даны на рисунке), но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать

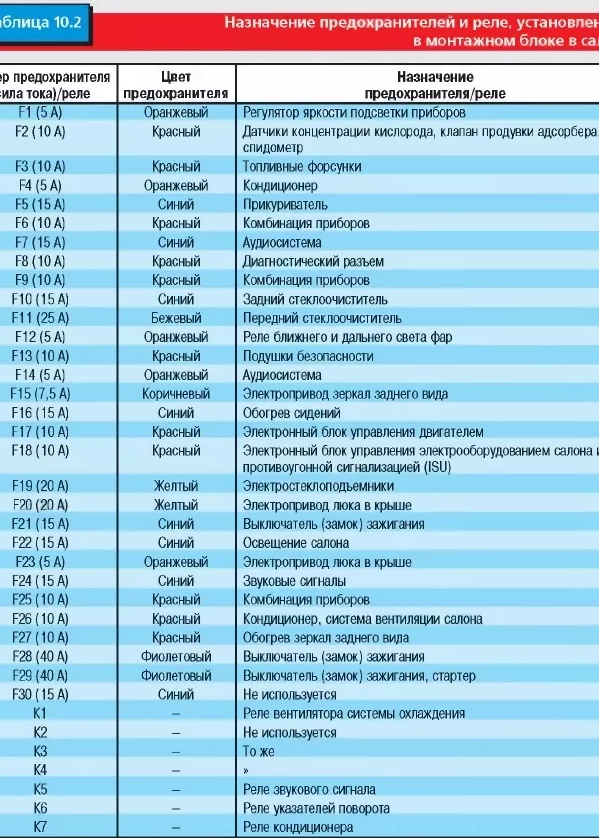

В салоне монтажный блок предохранителей и реле (рис. 10.2) расположен в левой части панели приборов под ящиком для мелких предметов. Назначение предохранителей и реле указано в табл. 10.2.
подключены через реле Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в подкапотном пространстве.
В подкапотном пространстве монтажный блок предохранителей и реле (рис. 10.1) установлен с правой стороны по направлению движения автомобиля. В табл. 10.1 указано назначение предохранителей, плавких вставок и реле (их номера даны на рисунке), но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать
В салоне монтажный блок предохранителей и реле (рис. 10.2) расположен в левой части панели приборов под ящиком для мелких предметов. Назначение предохранителей и реле указано в табл. 10.2.

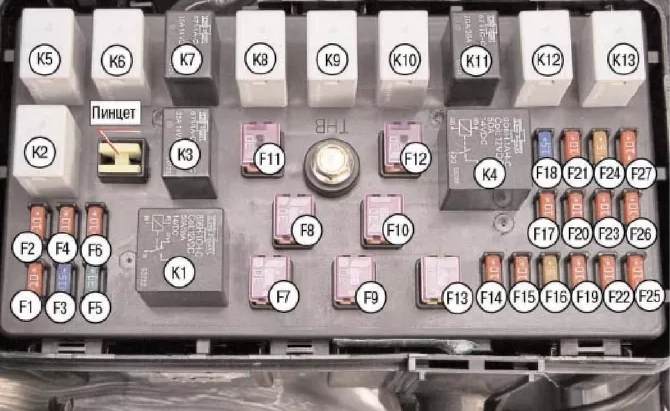

Рис. 10.1. Обозначение предохранителей, плавких вставок и реле в монтажном блоке, располо женном в подкапотном пространстве.

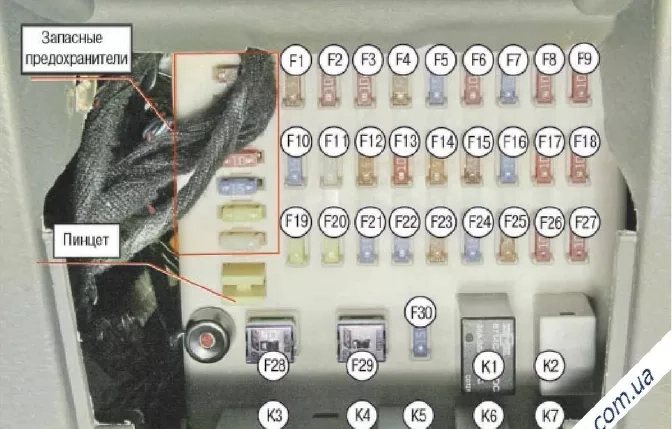

Рис. 10.2. Обозначения предохранителей и реле в монтажном блоке, расположенном в салоне.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, также самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, также самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.
