Замена тросов управления коробкой передач
Вам потребуются: все инструменты, необходимые для снятия облицовки тоннеля пола, а также ключ «на 10» и пассатижи.

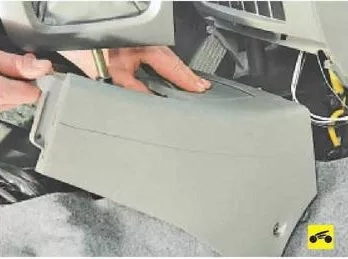

1. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).

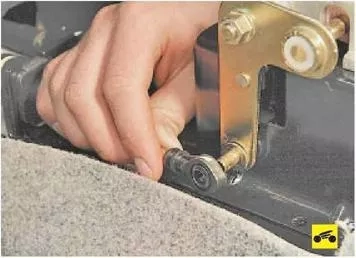

2. Извлеките шплинт крепления наконечника троса выбора передач из отверстия пальца рычага...
3. ...и снимите наконечник троса с пальца.
4. Разожмите концы пружинного фиксатора наконечника троса переключения передач.
5. Аналогично отсоедините от рычага трос выбора передач.
5. Аналогично отсоедините от рычага трос выбора передач.

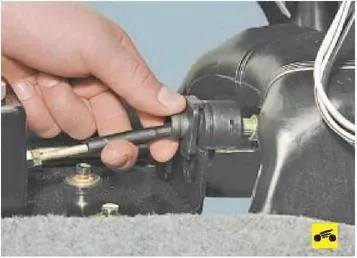

6. Извлеките наконечники оболочек тросов из прорезей кронштейна на тоннеле пола.
7. Снимите воздушный фильтр (см, «Снятие и установка воздушного фильтра и глушителя шума впуска»).
7. Снимите воздушный фильтр (см, «Снятие и установка воздушного фильтра и глушителя шума впуска»).

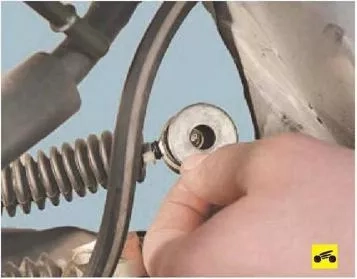

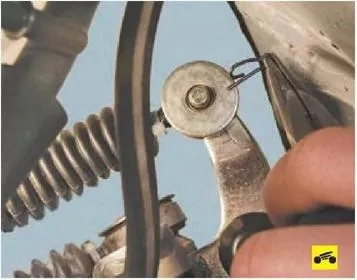

8. Извлеките шплинт крепления наконечника троса выбора передач из отверстия пальца рычага...
9. . .после чего снимите с пальца плоскую шайбу...

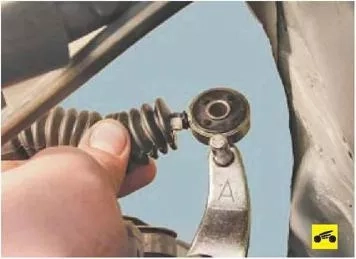

10. ...и наконечник троса выбора передач.

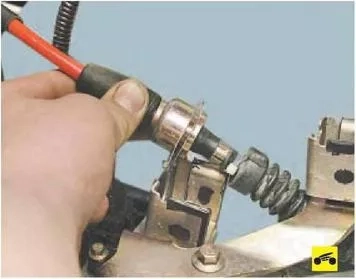

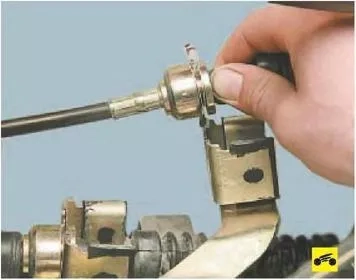

11. Преодолевая усилие пружинного фиксатора, извлеките наконечник оболочки троса выбора передач из прорези кронштейна, закрепленного на картере сцепления.
12. Аналогичным образом отсоедините наконечник троса переключения передач от рычага и извлеките наконечник оболочки троса переключения передач из прорези кронштейна.

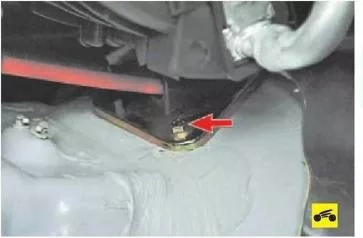

13. Под панелью приборов выверните два болта крепления уплотнителя тросов и извлеките тросы в салон, поочередно вынимая их наконечники через отверстие в тоннеле пола.
14. Установите тросы управления коробкой передач и все снятые детали в порядке, обратном снятию.
14. Установите тросы управления коробкой передач и все снятые детали в порядке, обратном снятию.
