Общие сведения об автомобиле Chery Tiggo Т-11
ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ
Автомобиль Chery Tiggo впервые был продемонстрирован весной 2005 года.
В России серийная сборка автомобиля Chery Tiggo в трех комплектациях началась с декабря 2005 года на предприятии «Автотор» в Калининграде из машинокомплектов.
В базовую комплектацию входят передний привод, две подушки безопасности (для водителя и переднего пассажира), антиблокировочная
система (АВS), литые диски, кондиционер, электроприводы зеркал и стеклоподъемников всех дверей, аудиосистема, противотуманные фары и салон с тканевой обивкой.
Средняя комплектация включает в себя полный привод, а полная - салон с кожаной обивкой и люк на крыше.
На автомобиль устанавливают (в зависимости от комплектации) расположенный поперек моторного отсека двигатель мод. 4G63S4M 2,0 л (125 л.с.), 4G64S4M 2,4 л (130 л.с.) или SQR481FC 1,8 л (118,2 л.с.). В данном издании конструкция двигателя наиболее подробно описана на примере двигателя мод, SQR481FC 1,8 л.
Трансмиссия выполнена по передне- или полноприводной схеме, приводы колес оснащены шарнирами равных угловых скоростей. Автомобили комплектуют 5-ступенчатой механической коробкой передач.
Передняя подвеска (типа Макферсон) с нижними треугольными рычагами, задняя - независимая. Передняя и задняя подвески
Автомобиль Chery Tiggo впервые был продемонстрирован весной 2005 года.
В России серийная сборка автомобиля Chery Tiggo в трех комплектациях началась с декабря 2005 года на предприятии «Автотор» в Калининграде из машинокомплектов.
В базовую комплектацию входят передний привод, две подушки безопасности (для водителя и переднего пассажира), антиблокировочная
система (АВS), литые диски, кондиционер, электроприводы зеркал и стеклоподъемников всех дверей, аудиосистема, противотуманные фары и салон с тканевой обивкой.
Средняя комплектация включает в себя полный привод, а полная - салон с кожаной обивкой и люк на крыше.
На автомобиль устанавливают (в зависимости от комплектации) расположенный поперек моторного отсека двигатель мод. 4G63S4M 2,0 л (125 л.с.), 4G64S4M 2,4 л (130 л.с.) или SQR481FC 1,8 л (118,2 л.с.). В данном издании конструкция двигателя наиболее подробно описана на примере двигателя мод, SQR481FC 1,8 л.
Трансмиссия выполнена по передне- или полноприводной схеме, приводы колес оснащены шарнирами равных угловых скоростей. Автомобили комплектуют 5-ступенчатой механической коробкой передач.
Передняя подвеска (типа Макферсон) с нижними треугольными рычагами, задняя - независимая. Передняя и задняя подвески
Рис. 1.2. Подкапотное пространство автомобиля (вид сверху) с установленным декоративным кожухом двигателя: 1 - пробка расширительного бачка системы охлаждения; 2 - пробка бачка гидроусилителя рулевого управления; 3 - крышка пробки маслоналивной горловины; 4 - декоративный кожух двигателя; 5 - пробка бачка главного тормозного цилиндра (бачок общий, в том числе и для главного цилиндра привода выключения сцепления); 6 - указатель уровня масла (маслоизмерительный щуп); 7 - пробка радиатора системы охлаждения; 8 - пробка бачка омывателя ветрового стекла и стекла окна двери задка
автомобиля оснащены стабилизаторами поперечной устойчивости. Тормозные механизмы всех колес дисковые, причем диски передних тормозных механизмов вентилируемые. В тормозные механизмы задних колес встроены барабанные механизмы стояночного тормоза. Все автомобили оснащены антиблокировочной системой тормозов (АВ5).
Кузов цельнометаллический, с боковыми дверьми, капотом и дверью задка, навесными передними крыльями, вклеенными стеклами (ветровое стекло, стекло задней двери и боковые стекла). Оборудование сиденья водителя также зависит от комплектации (может быть с электроприводом). Передние сиденья можно регулировать в продольном направлении и по наклону спинки, подголовники всех сидений также регулируемые, а спинка сиденья может быть откинута вперед по частям в пропорции 40:60. В качестве дополнительной функции сиденье водителя может регулироваться и по высоте. Травмобезопасное рулевое управление с механизмом шестерня-рейка, с переменным передаточным числом, оснащено гидравлическим усилителем. Рулевая колонка регулируемая по углу наклона. В ступице рулевого колеса (как и перед передним пассажиром) установлена подушка безопасности. Все автомобили оснащены инерционными диагональными ремнями безопасности для водителя, переднего пассажира и пассажиров на заднем сиденье.
Автомобили Сhery Tiggo комплектуют системой централизованного управления замками всех дверей с их блокировкой с помощью клавиши на двери водителя.

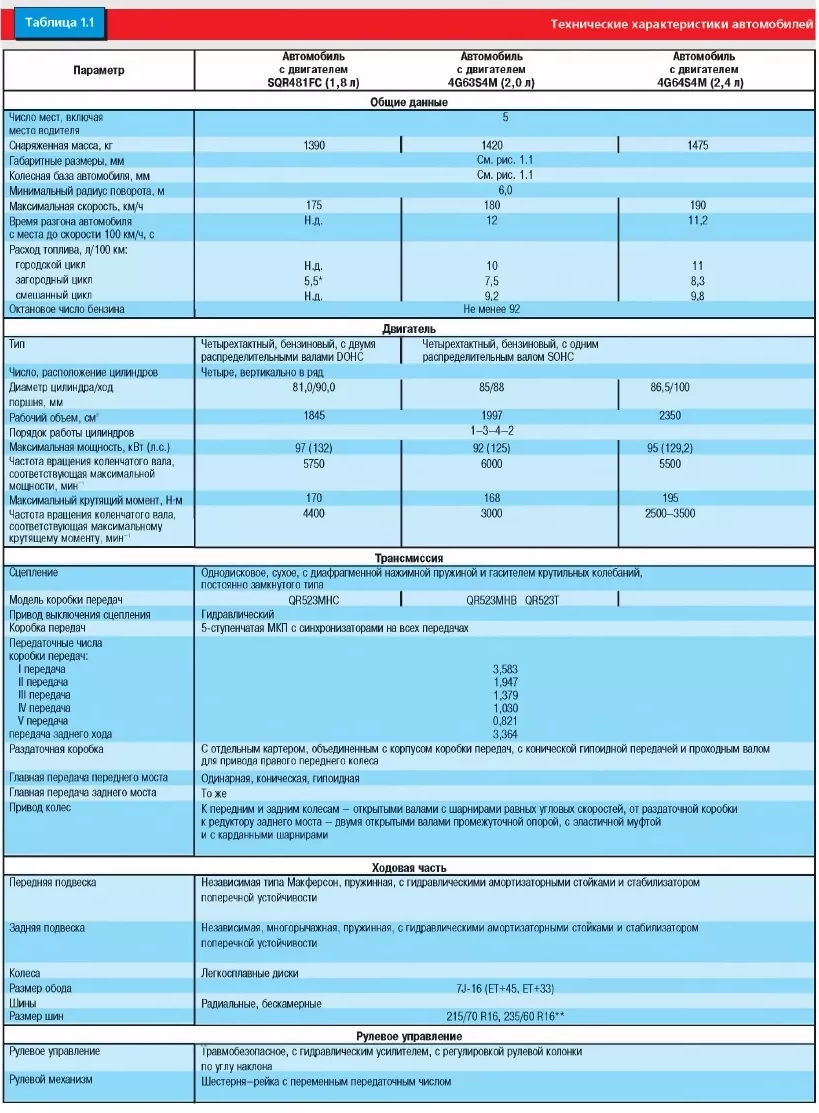

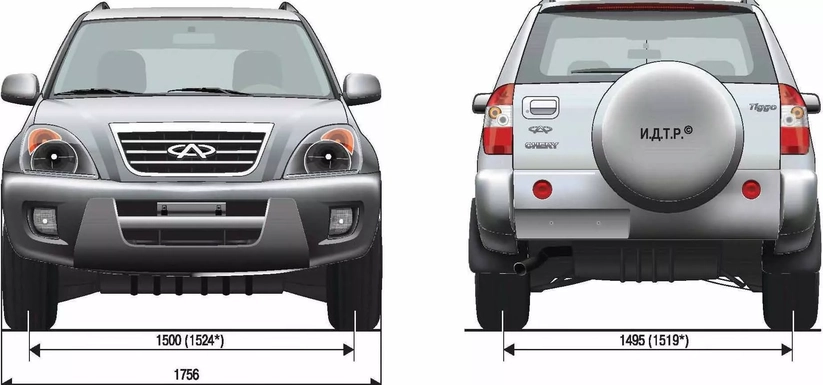

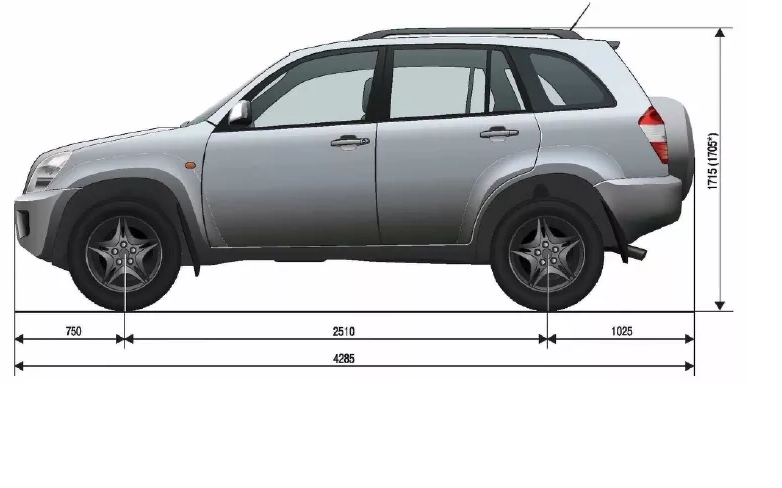

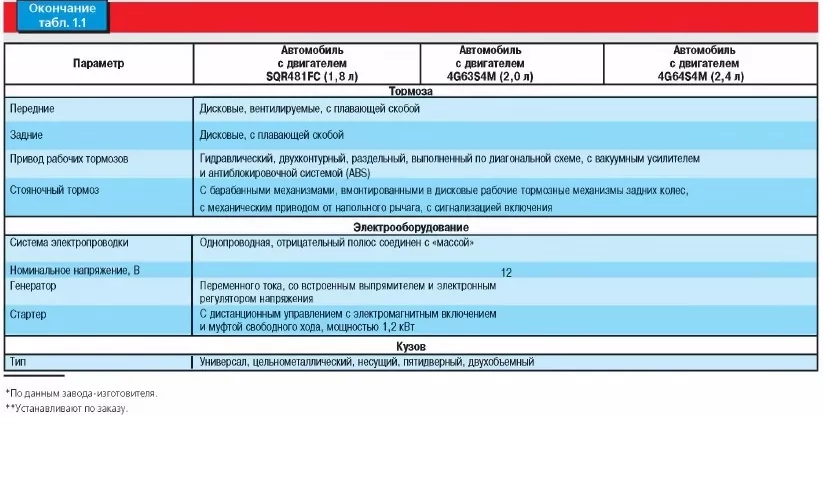

Габаритные размеры автомобиля показаны на рис. 1.1, технические характеристики приведены в табл. 1.1. Элементы автомобиля, расположенные в подкапотном пространстве, и основные агрегаты показаны на рис. 1.2-1.5.
Примечание
На рис. 1.2 и 1.3 показано подкапотное пространство автомобиля с двигателем SQR481FC 1,8 л.
автомобиля оснащены стабилизаторами поперечной устойчивости. Тормозные механизмы всех колес дисковые, причем диски передних тормозных механизмов вентилируемые. В тормозные механизмы задних колес встроены барабанные механизмы стояночного тормоза. Все автомобили оснащены антиблокировочной системой тормозов (АВ5).
Кузов цельнометаллический, с боковыми дверьми, капотом и дверью задка, навесными передними крыльями, вклеенными стеклами (ветровое стекло, стекло задней двери и боковые стекла). Оборудование сиденья водителя также зависит от комплектации (может быть с электроприводом). Передние сиденья можно регулировать в продольном направлении и по наклону спинки, подголовники всех сидений также регулируемые, а спинка сиденья может быть откинута вперед по частям в пропорции 40:60. В качестве дополнительной функции сиденье водителя может регулироваться и по высоте. Травмобезопасное рулевое управление с механизмом шестерня-рейка, с переменным передаточным числом, оснащено гидравлическим усилителем. Рулевая колонка регулируемая по углу наклона. В ступице рулевого колеса (как и перед передним пассажиром) установлена подушка безопасности. Все автомобили оснащены инерционными диагональными ремнями безопасности для водителя, переднего пассажира и пассажиров на заднем сиденье.
Автомобили Сhery Tiggo комплектуют системой централизованного управления замками всех дверей с их блокировкой с помощью клавиши на двери водителя.
Габаритные размеры автомобиля показаны на рис. 1.1, технические характеристики приведены в табл. 1.1. Элементы автомобиля, расположенные в подкапотном пространстве, и основные агрегаты показаны на рис. 1.2-1.5.
Примечание
На рис. 1.2 и 1.3 показано подкапотное пространство автомобиля с двигателем SQR481FC 1,8 л.
