Паспортные данные Chery Tiggo Т-11

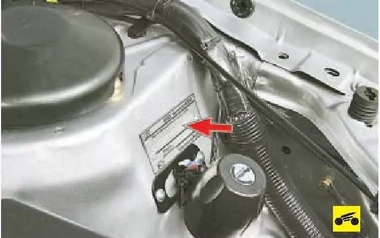

Идентификационный номер, присвоенный заводом-изготовителем, нанесен на табличку...

...прикрепленную отрывными заклепками в подкапотном пространстве к левой опоре амортизаторной стойки...

Идентификационный номер продублирован клеймением на внутренней стороне левого лонжерона кузова.

...и продублирован клеймением на внутренней стороне левого лонжерона кузова.

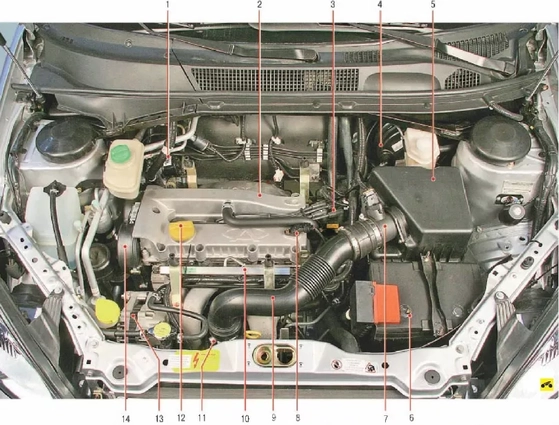

Рис. 1.3. Подкапотное пространство автомобиля (вид сверху) со снятым декоративным кожухом: 1 - гидроэлектронный блок АВ5; 2 - двигатель; 3 - катушка зажигания; 4 - вакуумный усилитель тормозов; 5 - воздушный фильтр; 6 - аккумуляторная батарея; 7 - датчик массового расхода воздуха; 8 - датчик фазы; 9 - воздухоподводящий рукав; 10 - топливная рампа; 11 - дроссельный узел; 12 - пробка маслоналивной горловины; 13 - генератор; 14 - верхняя крышка привода газораспределительного механизма

Рис. 1.4. Подкапотное пространство автомобиля (вид снизу) и основные агрегаты: 1 - тормозной механизм переднего колеса; 2 - поворотный кулак; 3 - привод правого переднего колеса; 4 - двигатель; 5 - масляный фильтр; 6 - усилитель; 7 - коробка передач; 8 - привод левого переднего колеса; 9 - рычаг передней подвески; 10 - поперечина передней подвески; 11 - приемная труба; 12 - пробка отверстия для слива масла из двигателя.

Расшифровка идентификационного номера, например ХUVD11В180000000, приведена в табл. 1.2.
На рис. 1.6 показаны все приведенные в идентификационной табличке сведения об автомобиле.

Расшифровка идентификационного номера, например ХUVD11В180000000, приведена в табл. 1.2. На рис. 1.6

Номер кузова расположен в подкапотном пространстве, на правой опоре амортизаторной стойки.

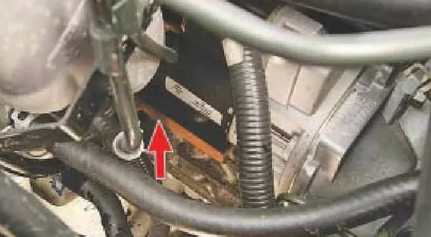

На двигателе SQR481FC (1,8 л) модель и номер двигателя выбиты на приливе блока цилиндров
слева под стартером, а на двигателях 4G63S4M (2,0 л) и 4G64S4M (2,4 л) модель и номер двигателя выбиты в верхней левой
части блока цилиндров.

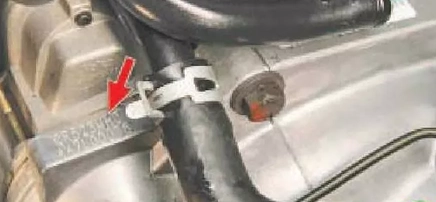

Модель и номер коробки передач выбиты сверху на картере сцепления c левой стороны.
